温度自动检测系统温度检测系统型号：LRG-YG-2003A

设备简介

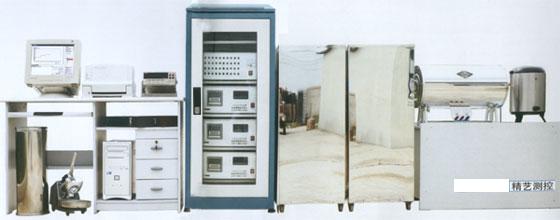

　　LRG-YG-2003A温度自动检测系统主要用于检定工作热电偶、工作用热电阻、工业用水银温度计和双金属温度计。是集计算机技术、电子技术、自动测试技术于一体的自动化检定系统。它以计算机为核心，并由上位机与下位机组成，可同时控制多台加热体，实现同时检定各种类型测温元件。整个检定过程除了装炉。接线以外全部自动完成，对于检定工业热电阻、工业热电偶实现了控制温度、数据采集、数据计算、报表生成及数据存储的全自动完成。对于双金属温度计，水银温度计，压力式温度计等无源输出元件可进行人机结合的办法。由于采用集散控制，油槽、检定炉等热源可脱离系统独立运行。本产品可广泛地应用于各种测温元件的检定。

本系统执行如下检定规程：
《JJG141—2000工作用贵金属热电偶检定规程》
《JJG351—1996工作用廉金属热电偶检定规程》
《JJG229—1998工作用铜、铂热电阻检定规程》
《JJG130—1984工作用玻璃液体温度计检定规程》
《JJG226—2001双金属温度计检定规程》
《JJG310—2002压力式温度计检定规程》
《JJF1098—2003热电偶电阻自动测量系统校准规范》

温度自动检测系统主要特性：
◆可同时检定工作用热电偶、工作用热电阻
◆检定点可任意设定
◆可同时控制多台加热体
◆超温断电保护，中途断电检定数据不丢失
◆加热体可脱离系统独立工作
◆提供工业热电阻、热电偶标准“S”型热电偶、标准PT25/100热电阻温度换算功能

温度自动检测系统技术指标：
扫描开关寄生电势≤0.4uV
检定支数：热电偶1—10只：热电阻1—16只（二线制和四线制）
检定对象：热电偶：S、R、B、K、E、J、N、T
热电阻：PT100、PT10、Cu50、Cu100
温度计：水银温度计、压力式温度计、双金属温度计
测量准确度：工业±（0.005×reading＋0.0035×range）%/年
横流电源稳定性：3×10^-6mA/小时
控温准确度：检定炉优于2℃，油槽优于1℃
控温稳定性：检定炉由于0.1℃ /10min
油水槽由于0.01℃ /10min
最小分辨率：0.1Uv

全套配置：

产品名称	型号	数量	备注

1	高精度控温仪	YG-ZL-PID-1	2	1，日本岛电SR253高精度控温仪表。最小分度值0.001^OC， 2，10组PID参数予置，10组输出限幅（0-100%） 3，自整定功能（专家系统）232通讯口。
2	冰点器	BDQ-300	2
3	碎冰机	BP-2	1
4	数字万用表	K2000	1	美国吉时利2000型，6位半
5	多通道扫描开关	YG-1	1	1、多通道低电势转换开关其作用是切换标准热电偶及各被检热电偶的电势信号至电测设备（数字表）。 2、YG-1型多通道低电势转换开关采用自主研发的脉冲激励式接通方式，减小由于机械转换磨损所采生的额外的附加电势，大大降低扫描开关的寄生电势，使用寿命可达到20年以上。 3、总寄生热电势可长期保证不超过0.2μV。
6	槽前接线合		2	十通道，用于二、三、四线电阻转换
7	升降夹架		2
8	连线		1	被银屏蔽线
9	计算机	品牌机	1	P4，512M，60G，DVD，液显
10	打印机	HP	1	激光打印
11	软件		1	1、实现检定S、K、 2、实现检定Pt10、Pt100、Cu50、Cu100热电阻（A、B级）、PtX（X=200、500、1000…）工业热电阻，包括两线、三线、四线 3、检定点温度可任意设置，如：308.5℃、647.2℃等，也可按照检定规程要求自动设定；可设置1-8个检定温度点 4、记录曲线包括温度曲线、功率曲线及功率变化曲线, 曲线坐标具有两级放大功能，能更精确地观察控制过程的变化情况，通过鼠标还可查找到任意时刻精确的（数字化，分辨到0.01℃）曲线参数 5、可按照“检定”或“校准”方式出具报表、证书 6、玻璃液体温度计检定以人机对话形式检定 7、检定软件自带表格、证书及其配置、格式编辑等全套功能。证书选择标准格式、自定义格式、可按用户需求任意编辑格式
12	标准恒温油槽	HWY-1	1	1,水平温场0.01^OC；垂直温场0.02^OC ；波动度0.01^OC/30分钟； 3、温度范围90--300^OC
13	标准低温水槽	HWS-1	1	1,水平温场0.01^OC；垂直温场0.02^OC ；波动度0.01^OC/30分钟； 3、温度范围-5--100^OC
14	1mA精密恒流电源	1mA	1	1，波动度：3X10^-6mA/小时
15	卧式热电偶检定炉	YG-3	1	1、温场分布：热电偶检定炉最高均匀温场中心与检定炉几何中心沿轴向偏离不大于10mm；均匀温场长度不小于60mm，半径为14mm范围内，任意两点间温差不大于1℃的均匀温场。 2、外形尺寸：（φ300×600）mm 3、温度范围300--1200^OC
16	二等标准铂电阻	WZPB-2	1
17	二等标准热电偶	S	1
18	连线		1	自制被银
19	机柜			1.6m
合计	144500/套
