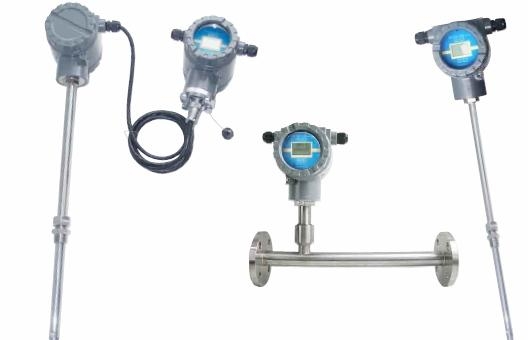

热式流量计 型号；HAD-STN2
www.51658042.com
一：功能特点
1、可直接测量质量流量，以满足用户的测控要求；
2、适用于各种管径的测量；
3、量程比1000：1，对低流量敏感，压力损耗低；
4、过程温度达950℉（510℃）；
5、操作压力0-1000PSIG（69bar）；
6、所有产品均采用无活动部件设计，不会造成传感器堵塞；
7、传感器可自由选择单点/多点，满足不同的适用要求及高精度测量；
8、变送单元可选择分体或一体化安装，传感器可选择插入或在线式安装；
9、模块化电子结构设计，从而保证产品的自由升级和更新；
10、电子线路具有自动温检功能，可根据介质温度自动修正；
二：应用场所
空气、压缩空气、混合空气、氧气、氮气、氢气、天然气、沼气、高炉煤气、瓦斯气等气体；
三： 热式气体质量流量计两种原理
热式质量流量计是基于热扩散原理来测量流量的。该流量计有两种设计方法；一是恒功率；二是恒温差。
热式流量计的测量传感器有两个探针（高精度RTD），其中一只是参考点，用来测量流体的温度t1；另一只是加热源，用来充当热源t2 。它们置于流体中，这两个探针元件之间产生温度差△T。在无流量时，△T最大，随着流量Q的增加，热源的热量被带走，t2温度下降，△T会减小，我们可用以下表达式（1）表示
P/△T=a+b*（Q）m （1）
式中P—为电子模块为加热源提供的功率；△T—为加热源与参考点之间的温差；b是与所测气体物性如热导率、比热容、粘度等有关的系数，如果气体成分和物性恒定则视为常数。a则是与实际流动有关的常数、m—为指数系数；Q—为流体的质量流量。从式（1）我们可以看出，实现流量测量有两种方法：P固定就是恒功率法；△T固定就是恒温差法。
恒温差法特点：小量程段特灵敏，线性好，反应速度也快.（图1）
恒功率法特点：大量程段线性好，适合高温、高湿环境。（图2）
HAD- STN2系列流量计会根据不同的应用场所而选择其中的一种方式。
四：技术指标
测量范围：0--120m/s（20℃，101.33KPa）
准确度：±1%的读数±0.5%满量程
重复性：0.2%满量程
环境温度范围：-40℃--85℃(无显示); :-30 ℃--70℃(有显示); 湿度小于90%RH
介质温度范围：
-40℃-100℃；0℃-200℃；0℃-450℃；0-510℃
模拟量输出：流量：4-20mADC；温度：4-20mADC
典型响应时间：1秒
温度系数：0.05%/℃
累积脉冲量输出
键入12段非线性修正，内置10段非线性修正
通讯：串口输出RS232/RS485/RS422
上下限输出继电器 2A/220VAC
四位瞬时流量显示，六位累积流量输出
大屏幕8位LCD显示
过程压力：<2MPa
过程连接：法兰/锁紧装置/球阀连接
本安、隔爆
五：仪表电气接法及按键位置定义
|
E：大地
Flow：流量信号输出（4-20mA）正
AGND：信号模拟地
Temp：温度信号输出（4-20mA）负
L：交流供电的火线
N：交流供电的相线
|
按键定义：
SET：设置键， 按下此键，可进入设定主菜单，确认键。
INC： 加1键；在测量模式时，可做浏览键；在设置模式中，可在同级菜单中实现菜单的循环。
DEC： 减1键；在测量模式时，可做浏览键；在设置模式中，可在同级菜单中实现菜单的循环；
ENT： 移位键；进入子菜单键；返回主菜单键
注：仪表本身具有背光功能（每次按键时，背光（蓝光）点亮，适宜在夜间观察仪表的工作情况）。
|
六：外型尺寸及安装尺寸
七：仪表选型指南
|
型号
|
型号
|
型号
|
规格描述
|
|
HAD-STN2
|
HAD-STN2L
|
HAD-STN2 J
|
-插入式, L-法兰式, J-夹持式
|
|
型号
|
型号
|
型号
|
供电电源
|
|
A
|
A
|
A
|
24VDC
|
|
B
|
B
|
B
|
220VAC
|
|
C
|
C
|
C
|
110VAC
|
|
型号
|
型号
|
型号
|
流量方向
|
|
1
|
1
|
1
|
单向
|
|
2
|
2
|
2
|
双向
|
|
型号
|
型号
|
型号
|
探杆直径
|
|
A
|
A
|
A
|
1/2”
|
|
B
|
B
|
B
|
3/4”
|
|
C
|
C
|
C
|
1”
|
|
型号
|
型号
|
型号
|
探头/杆材质
|
|
B
|
B
|
B
|
不锈钢
|
|
C
|
C
|
C
|
哈氏合金C
|
|
W
|
W
|
W
|
其它(定货时与工厂或办事处联系)
|
|
型号
|
型号
|
型号
|
过程连接
|
|
A
|
-
|
-
|
3/4”NPT
|
|
B
|
-
|
-
|
1”法兰
|
|
C
|
-
|
-
|
1 1/4”NPT
|
|
D
|
-
|
-
|
1 1/2”NPT
|
|
E
|
-
|
-
|
2”法兰
|
|
W
|
-
|
-
|
其它(定货时与工厂或办事处联系)
|
|
型号
|
型号
|
型号
|
流量管尺寸
|
|
-
|
A
|
A
|
1/4”
|
|
-
|
B
|
B
|
1/2”
|
|
-
|
C
|
C
|
1”
|
|
-
|
D
|
D
|
1 1/2”
|
|
-
|
E
|
E
|
2”
|
|
-
|
F
|
F
|
6”
|
|
-
|
G
|
G
|
8”
|
|
-
|
W
|
W
|
其它(定货时与工厂或办事处联系)
|
|
型号
|
型号
|
型号
|
法兰规格
|
|
0
|
-
|
-
|
无
|
|
1
|
-
|
-
|
150Ib碳钢
|
|
2
|
-
|
-
|
150Ib不锈钢
|
|
3
|
-
|
-
|
300Ib碳钢
|
|
4
|
-
|
-
|
300Ib不锈钢
|
|
W
|
-
|
-
|
其它(定货时与工厂或办事处联系)
|
| |
|
|
|
|
型号
|
型号
|
型号
|
流量管/法兰
|
|
-
|
A
|
A
|
碳钢
|
|
-
|
B
|
B
|
不锈钢
|
|
型号
|
型号
|
型号
|
温度,压力
|
|
1
|
1
|
1
|
-40℃--100℃
|
|
2
|
2
|
2
|
-20℃--200℃
|
|
H
|
H
|
H
|
0℃--450℃
|
|
P
|
P
|
P
|
>1.6MPa
|
|
型号
|
型号
|
型号
|
插入深度
|
|
1
|
-
|
-
|
1--6”
|
|
2
|
-
|
-
|
1--12”
|
|
3
|
-
|
-
|
1--21”
|
|
W
|
-
|
-
|
用户定义
|
|
型号
|
型号
|
型号
|
变送类型
|
|
A
|
A
|
-
|
一体化
|
|
B
|
B
|
-
|
分体式(仅适用于非防爆场所)
|
|
型号
|
型号
|
型号
|
其它选项
|
|
S1
|
S1
|
S1
|
在线插拔的密封装置(低压)
|
|
M1
|
M1
|
M1
|
显示表头
|
|
E1
|
E1
|
E1
|
非易燃与本质安全认证
|
|
E2
|
E2
|
E2
|
本质安全与隔爆认证
|
|
N1
|
N1
|
N1
|
耐瞬变电压保护端子块
|
|
T1
|
T1
|
T1
|
带RS232口通讯
|
|
T2
|
T2
|
T2
|
带RS485口通讯
|
|
J1
|
J1
|
J1
|
温度模拟量输出
|
|
J2
|
J2
|
J2
|
继电器报警输出(流量)
|
|
-
|
F1
|
-
|
|
