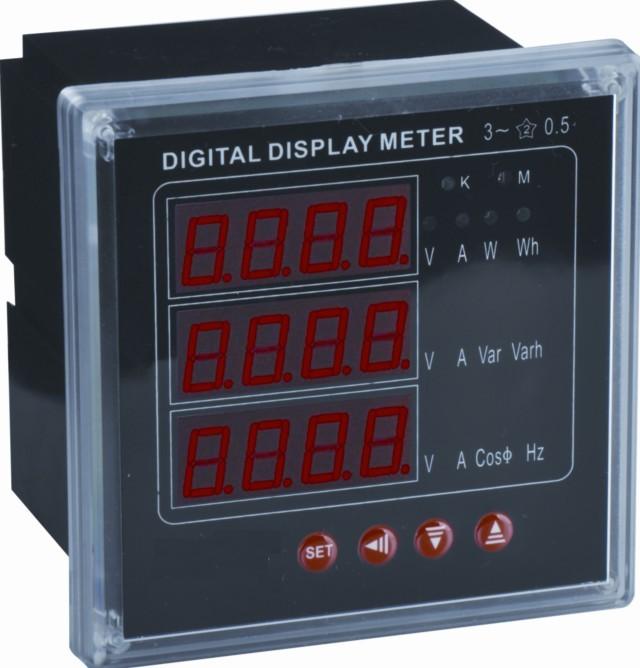

多功能电力仪表 电力仪表 型号：PDM-820AC-R+Q
一、产品简介
该系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。
二、技术参数
|
性能
|
参数
|
|
输入测电压显示
|
网络
|
三相三线、三相四线
|
|
电 压
|
额定值
|
AC100V、400V（订货时请说明）
|
|
过负荷
|
持续：1.2倍 瞬时：2倍/10s
|
|
功耗
|
〈1VA（每相）
|
|
阻抗
|
〉300kΩ
|
|
精度
|
RMS测量，精度等级0.5级，1.0级
|
|
电 流
|
额定值
|
AC1A、5A（订货时请说明）
|
|
过负荷
|
持续：1.2倍 瞬时：2倍/10s
|
|
功耗
|
〈0．4VA（每相）
|
|
阻抗
|
〈20MΩ
|
|
精度
|
RMS测量，精度等级0.5级，1.0级
|
|
频率
|
40~60Hz,精度0.1Hz
|
|
功能
|
有功、无功、视在功率，功率因数
|
|
电能
|
四相限计量，有功，无功电能计量
|
|
显示
|
可编程、切换、循环的2、3、4排LED显示
|
|
电源
|
工作范围
|
AC、DC 80~270V
|
|
功耗
|
≦5VA
|
|
输出
|
数字接口
|
RS-485、MODBUS-RTU协议
|
|
脉冲输出
|
2路电能脉冲输出，光耦隔离
|
|
环境
|
工作环境
|
-10~55℃
|
|
储存环境
|
-20~75℃
|
|
安全
|
耐压
|
输入和电源>2kV,输入和输出>2kV,电源和输出>1kV
|
|
绝缘
|
输入、输出、电源对机壳>5MΩ
|
|
外形
|
尺寸
|
尺寸: 120*120*95mm；96*96*95mm
80*80*90mm； 72*72*90mm
|
|
重量
|
0．6kg
|
