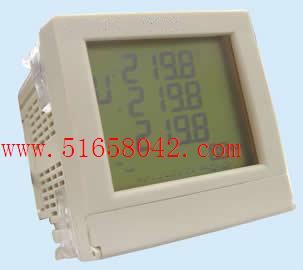

智能网络电力仪表 型号：ZWT-WT-96C1A
◆三相全电量测量
◆4DI
◆2DO
◆2路电度脉冲输出
◆4时段分时电度计量
◆RS485接口，MODBUS-RTU协议
◆协议可灵活配置，兼容大多数同类仪表
智能网络电力仪表（以下简称本仪表）是集遥测、遥信、遥控于一体的智能配电仪表，可广泛应用于变电站自动化、配电自动化、智能建筑，以及企业内部的电能测量、管理和考核。
本仪表可测量和显示所有的常用电力参数(如：电压、电流、有功/无功/视在功率、频率、四象限电能等)，具有开关量输入/输出，以及电度脉冲输出功能，高性价比，可直接取代多种仪表、继电器、变送器及其它元件。本仪表可与上位机数字通讯，共同构成智能配电系统。
特点：
1.测量和显示：可测量、显示、远传三相电压、电流、有功/无功/视在功率、功率因数、频率、四象限电能（输入有功、输出有功、感性无功和容性无功）（注：电能数值可用作企业内部二级计量管理考核及核算，不作计量付费使用）。
2.遥信功能：4个开关量输入（4DI），可实时监视开关状态。
3.遥控功能：2个开关量输出（2DO），可遥控开关的分合。
4.电度脉冲输出功能：2路电度脉冲输出（有功和无功电度脉冲，集电极开路光耦输出），配合外部计数装置，实现电能计量。
5.实时时钟功能，4时段分时电度计量。
6.通讯功能：RS485接口，ModBUS-RTU协议。
7.协议灵活配置功能：可通过后台配置软件，对ModBUS-RTU协议的功能码、各寄存器的数据类型、处理系数以及寄存器地址进行灵活配置，以此可兼容大多数同类型的仪表。
8.显示功能：实时显示各种测量值、DI及DO状态。
9.设置功能：可以设置各种仪表参数，掉电不丢失。
|
项 目
|
参 数
|
|
输
入
/
测
量
/
显
示
|
网 络
|
三相三线（3P3L）/ 三相四线（3P4L）可配置
|
|
电
压
|
额定值
|
AC400V（或AC100V）（订货时请注明）
|
|
过负荷
|
测量：1.2 倍，瞬时：2 倍/10S
|
|
功 耗
|
<1VA (每相)
|
|
阻 抗
|
>400kΩ
|
|
精 度
|
RMS测量，精度等级±0.2%
|
|
电
流
|
额定值
|
AC5A（或AC1A）（订货时请注明）
|
|
过负荷
|
持续：1.2倍，瞬时：10倍/10S
|
|
功 耗
|
<0.4VA (每相)
|
|
阻 抗
|
<20mΩ
|
|
精 度
|
RMS测量，精度等级±0.2%
|
|
频 率
|
40~60Hz，精度±0.02Hz
|
|
功 率
|
有功、无功、视在功率，精度±0.5%
|
|
电 能
|
四象限有功、无功电度，4时段分时电度
精度：有功电度±0.5%，无功电度±1%
|
|
显 示
|
可编程设置、切换、循环 LCD显示
|
|
电能脉冲
|
脉冲输出
|
2路电能脉冲光耦输出（有功、无功电度脉冲，可选功能）
|
|
脉冲常数
|
默认3200imp/kWh，用户可设定
|
|
开关量
输入
|
输入形式
|
4路，光耦隔离，无源空接点输入 （4DI，可选功能）
|
|
隔离电压
|
2500Vrms
|
|
开关量
输出
|
输出形式
|
2路，机械触点（无源） (2DO，可选功能）
|
|
开关电压
|
最大：250V AC，30V DC
|
|
开关电流
|
最大：5A
|
|
通讯
|
接 口
|
RS485
|
|
通讯协议
|
ModBUS-RTU
|
|
波 特 率
|
4800/9600bps可设置，偶校验/奇校验/无校验可设置
|
|
辅助电源
|
工作范围
|
AC或DC 80V～270V
|
|
功 耗
|
≤2VA
|
|
环境
|
工作温度
|
-20℃～55℃
|
|
储存温度
|
-40℃～85℃
|
|
相对湿度
|
0～95％，不结露
|
|
安全性
|
绝缘强度
|
输入/输出/外壳/电源之间：2kV Acrms，1分钟
|
|
电
磁
兼
容
|
静电放电抗扰度
|
IEC-61000-4-2，4级，测试电压：8kV
|
|
电快速瞬变
脉冲群抗扰度
|
IEC61000-4-4，4级,测试电压：输入2kV；辅助电源4kV
|
|
浪涌（冲击）抗扰度
|
IEC61000-4-5，4级，测试电压：共模4kV
|
|
电源电压突降和中断
|
GB/T 17626.11，3级
|
|
工频磁场和阻尼
振荡磁场抗扰度
|
GB/T 17626.10，3级
|
|
振荡波抗扰度
|
GB/T 17626.12，3级
|
|
外形
重量
|
尺 寸
|
96mm×96mm×97mm（长×宽×深）
|
|
重 量
|
0.4kg
|
