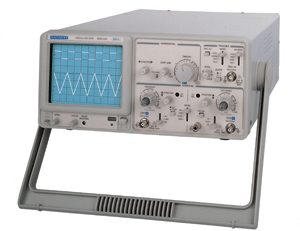

模拟示波器 型号：MC-MOS-620
双通道 20MHz/40MHz/
■ 高灵敏度 1Mv/DIV
■ Z 轴调制输入功能
■ CH1 信号输出功能
■ 扫描扩展 × 10 功能
■ TV 同步、 X-Y 方式
■ 高亮度、内刻度东芝示波管
■ 日本电了编码开关，轻巧、可靠
■ 密闭式衰减开关持久耐用
■ ALT 触发功能、可测量二路不相关信号
■ 具有触发电平锁定，自动同步功能
■ 水平系统
■ 扫描时间： 0.2μSec-0.5Sec/DIV,按1-2-5顺序分20档
■ 精度： ±3%
■ 微调： ≤1/2.5面板指示刻度
■ 扫描扩展： 10倍
■ ×10MAG扫描时间精度：±5%（20nSec-50nSec未校正）
■ 线性： ±3%，×10MAG:±5%(20ns-50ns未校正)
■ 由 ×10MAG引起的位移：在CRT中心小于2DIV
■ X-Y模式
■ 灵敏度：同垂直轴
■ 频宽： DC-500KHz
■ X-Y相位差：小于或等于3°(DC-50KHz之间)
■ Z轴
■ 灵敏度： 5Vp-p
■ 频宽： DC-2MHz
■ 输入阻抗：约 47KΩ
■ 最大输入电压： 30V（DC+AC峰值，AC频率小于或等于1KHz）
■ 校正信号
■ 波形：方波
■ 频率：约 1KHz
■ 占空比：小于 48 ： 52
■ 输出电压： 2Vp-p ± 2%
■ 输出阻抗：约 1K Ω
■ CRT 示波管
■ 型号： 6 英吋，矩形，内部刻度
■ 磷光粉规格： P31
■ 加速极电压：约 2Kv(20MHz)12Kv(40MHz)
■ 有效屏幕面积： 8 × 10DIV[1DIV=10mm(0.39in)]
■ 刻度：内部
■ 轨迹旋转：面板可调
■ 垂直系统
■ 灵敏度： 5Mv~5v/DIV. 按 1-2-5 顺序分 10 档
■ 精度微调灵敏度： ≤ 3% （ x5 MAG: ≤5%）1/2.5或小于面板指示刻度
■ 频宽：
■ DC-20MHz(x5 MAG:DC-7HMz)
■ DC-40MHz(x5 MAG:DC-15MHz)
■ 交流耦合：小于 10Hz(对于100KHz 8DIV 频响-3Db)
■ 上升时间：约 17.5Ns(x5 MAG:约50Ns)/ 约9.5nS(x5 MAG:约25Ns)
■ 输入阻抗：约 1MΩ/25Pf
■ 方波特性：前冲： ≤5%（在10Mv/DIV范围内）其它失真：在该值上加5%
■ DC平衡移动:5Mv-5v/DIV:±0.5DIV,1mv-2mv/DIV ±2.0DIV
■ 线形：当波形在格子中心垂直移动时（ 2DIV）幅度变化﹤±0.1DIV
■ 垂直模式：
■ CH1:通道1 CH2:通道2 DUAL:通道1与通道2同时显示，任何扫描速度可选择交替或断续方式 ADD:通道1与通道
■ 2做代数相加
■ 断续重复频率：约 250KHz
■ 输入耦合： AC GND DC
■ 最大输入电压 ：
■ 300V 峰值（ AC: 频率 ≤1KHz）
■ 当探头设置在 1：1时最大有效读出值为40Vpp(14Vrms正弦波形)
■ 当探头设置在 10：1时最大有效读出值为400Vpp(140Vrms正弦波形)
■ 共模抑制比 ：
■ 在 50KHz正弦波时＞50：1（设定CH1T CH2的灵敏度在相同的情况下）
■ 两通道之间的绝缘：＞ 1000：1 50KHz
■ (在5Mv/DIV范围)：＞30:1 20KHz / ＞30:1 40KHz
■ CH1信号输出：最小20Mv/DIV(50Ω输出频宽50Hz-5MHz)
■ CH2 INV BAL:平衡点变化率≤1DIV(对应于刻度中心)
■ 触发
■ 触发信号源： CH1,CH2,LINE.EXT(在DUAL或ADD模式时，CH1 CH2仅可选用一个，在ALT模式时，如果TRIG.ALT的开关按下，可以用作两个不同信号的交替触发)
■ 耦合： AC:20Hz到整个频段
■ 极性： +/-
■ 灵敏度： 20Hz-2MHz:1.0DIV TRIG-ALT:2DIV EXT:200Mv
■ 2MHz-20MHz:DIV / 20MHz-40MHz:2.0DIV
■ TRIG-ALT:3DIV EXT:800Mv
■ TV:同步脉冲＞1DIV(EXT:1V)
■ 触发模式： AUTO:自动
■ NORM:常态 当没有触发信号时，踪迹处在待命状态并不显示
■ 电视场：当想要观察一场的电视信号时
■ 电视行：当想要观察一行的电视信号时 （仅当同步信号为负脉冲时，方可同步电视场和电视行）
■ 外触发模式信号输入阻抗：约 1MΩ/25pF
■ 最大输入电压： 300V(DC+AC峰值)AC频率不大于1KHz
