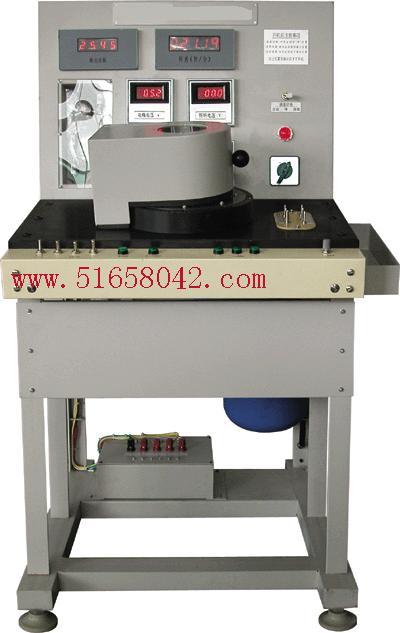

磁电机测试台/磁电机测试仪/点火系统综合测试台 型号：CQ2-CCC-2
CQ2-CCC-2磁电机测试台继承了本所的CQ2-CCC－1磁电机测试台的优点，改进了不足。设备采用进口变频器驱动变频电机，具有转矩平稳、转速稳定、调速方便、电机免维护等特点。各测量通道均采用真有效值（AC+DC）变换（峰值电压除外），保证测量结果不受信号失真的影响。可为用户定制无感电阻负载，并提供负载盒，使用户对负载可采用油冷措施，保证了负载的散热。设备提供两组三针放电器和放电盘一个，既可直观反映点火角的变化，亦可通过一组三针放电器检查磁电机在全速范围内有无断火。为了方便用户变更测试方法，各通道测试点均引入到专用接线端子，可随意改变负载接法。该设备操作方便、测试快捷、测试结果准确可靠、重复性好、显示直观、是磁电机生产行业的首选设备。
一、主要技术指标
●可设定七档点动测试转速
●具有全速范围内连续调速功能。
●可在全速范围内考核断火次数（四位数显0～9999次）。
●更换装夹具及相应负载，可测试发动机排量250CC以下的各类型磁电机。
●转速：200～12000转／分，误差±1%或±10转／分。
●转速测量：转速≤1000转／分 ±10转 转速＞1000转／分 ±1%
●峰值电压：000～500V 误差±1%或±5个字
（数显、有正或负脉冲电压测量选择开关）
●照明电压：00.0～30.0V 误差±1%或±3个字
（数显、有真有效值AC+DC或平均值DC测量选择开关）
●电瓶电压：00.0～30.0V 误差±1%或±3个字
（数显、有真有效值AC+DC或平均值DC测量选择开关）
●电瓶电流：00.00～15.00A 误差±1%或±20个字
（数显、有真有效值AC+DC或平均值DC测量选择开关）
●可根据用户要求定制无感电阻负载四个。
●提供负载盒一个。
●放电盘角度范围：0～360° 放电针可调范围：0～360°（调节步长为5°）
●主轴伸端径向跳动≤0.025mm，轴向跳动≤0.10mm，底盘同轴度≤0.05mm。
●电源：380V±10%，50Hz±1Hz
●功率：4KW
●设备工作环境温度：0～50℃ 相对湿度＜85%
●设备噪声（空载2米处测量）：
转速≥8000转／分 ≤85db(A)
转速＜8000转／分 ≤75db(A)
●测量依据：
JB/T5140-1999磁电机技术条件；JB/T8123-1999磁电机用点火器
JB/T9865-1999磁电机用点火线圈；JB/T6022-1992磁电机电压调节器
JB/T6730-1993磁电机点火系统测试方法
