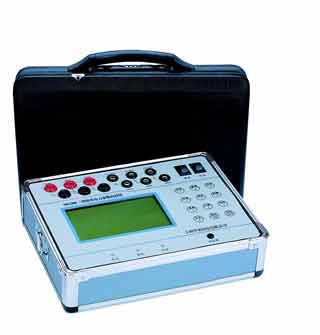

三相钳形电力参数向量仪 型号：ZY-MG300型
该仪器是以我公司开发研制的钳形表系列产品技术为基础,综合MG200四通道输入信号同时测量、低功耗、小体积的优势和长处,按三路电压、三路电流(三把钳)六通道输入信号设计, 因此可同时测量、同屏显示三相四线配电系统三相电压、三相电流、各相U-I相位、U-U相位、I-I相位,直接显示三相四线系统向量图。继承了MG200大屏幕点阵液晶显示、测量数据保存、内置充电电池、便携式机箱的设计风格,并可根据用户要求配置通讯接口及测量数据管理系统软件.也可选择配置50A，100A，500A电流钳，以满足用户不同场合使用要求。
该表三路电压输入通道相互绝缘隔离，三路电流采用钳形电流互感器方式输入，因此使用操作安全可靠。该产品主要适用于检测单相、三相三线、三相四线配电系统的电压、电流、相位、相序、频率、电流互感器的变比及极性，尤其适用于检查电能计费系统及继电保护系统的接线状况。
主要优点
-
采用大屏幕点阵液晶显示器，可同时测量、同屏显示U1、I1、φ1、U2、I2、φ2、U3、I3、φ3、φU1U2、φU2U3、φU3U1、φI1I2、φI2I3、φI3I1用U1F共16个参数；
-
电压、电流真有效值测量，电压五位数字显示，电流四位半数字显示，电压测量分辩率为10mV，电流测量最高分辩率达0.1mA；电压、电流过量程“OVER”符号指示；
-
在45.00~65.00Hz范围测量电压频率,分辩率0.01Hz;
-
在0.0~360.0º 范围测量U-U、U-I、I-I之间的相位，分辩率0.1º.测相时要求输入电压范围10~500V,输入电流范围10mA~100mA。无效相位测量“…”符号指示，使用操作者避免通常情况下将没有任何意义的相位值“0.0º”视为有效测量值；
-
模拟相序表转轮指示相序，汉字提示相序状态；
-
直接显示系统向量图；
-
检测电流互感器的变化、极性，直接显示I1、I2之间的比率R（R=I1/I2）及反映I1、I2极性关系的相位φI1I2；
-
内置存储器，能保存50组（屏）测量数据，可通过面板上的操作按键查阅已保存的数据组及向量图；
-
外配RS232接口，可将仪表测量数据成组上传到PC机，由配套的PC机管理软件转换成数据库予以保存，或形成打印报告存档；
-
表内安装充电电池，一次充足电后连续工作时间在关闭液晶背光灯时达15小时以上，在开启液晶背光灯时达11小时以上，智能充电监控电路无需人工干予，自动监控、转换充电状态，不会造成电池过充电。
-
采用软件校准技术，操作简单，数据可靠，长期稳定性好。
外形尺寸重量
1、主机外形尺寸：长220×宽170×高115 重量：1.5Kg
2、MG10型钳电流互感器外形尺寸：长140×宽40×高19 重量：3×160Kg
3、MG50型钳电流互感器外形尺寸：长160×宽50×高122 重量：3×280Kg
