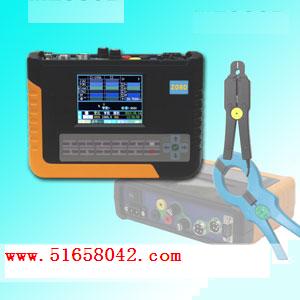

多功能单相电能表现场校验仪 型号： ZY-ML550B
手持式单相电能表现场校验仪是以近年来各地电力供电用户的实际使用要求，不断完善改进的结晶。产品引入了目前国内外最先进技术和器件，彩屏显示、汉字输入、内置负载、开放式端口，可配置多种规格的电流钳表，是国内目前最新一代单相电能表现场校验仪。
手持式单相电能表现场校验仪秉承了我们公司以往该系列产品一贯风格，本着简单、实用、精确、高效、现场稳定、抗干扰能力强等特点，并照顾到初级操作人员和一般非电力用户的使用特点，所有功能的设计兼顾到了供用电的各个环节。。 该仪器还是一款全数字化、多功能、高精度、智能化的多参数测量仪器。不仅能校验电能误差还可测量电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数，相位关系等，尤其适用于各供用电单位计量、检查单相电能表计量的准确度，互感器变比，用电设备的用电量等等。
手持式单相电能表现场校验仪不仅能校验电能表误差 、校核电能表常数，还可以测量电压、电流、有功功率、视在功率、功率因数、变比等电力参数。仪器采用DSP高速数据处理持技术，单板全自动帖片设计，构造简单，部件少，可靠性高。仪器体积小，重量轻，接线方便，宜于携带，是现场校验、稽查的理想仪器，适用于各种规格的单相、三相（分相）电能表的现场校验 和计量回路检测。
技术特点
 |
操作简单快捷，所有操作步骤屏幕都有显示。
|
|
一个功能的全部参数和测量数据都是一屏显示。
|
|
单相电能表校验仪主要用于计量系统的单相电能表的校验和低压变比的测试。
|
|
本仪器以最新的32位150MHz DSP技术为核心，使用16位高精度AD转换器，误差稳定，准确度高（与采用电表芯片的单相校验仪有质的区别）。充分发挥了数字处理技术的优势。
|
|
采用大屏幕彩色LCD点阵液晶显示器，一屏显示全部的校验设置参数、谐波、电工参数和误差，动态观察现场所有各种测量数据。
|
|
可以使用电流钳、摸拟负荷产生的电流，最大限度地简化现场的工作，提高工作效率。
|
|
同时显示端子电流和钳子电流以及他们的功率、功率和。
|
|
使用一只500A钳和一只小电流钳，测量低压CT的变比。
|
|
可测试2～43次谐波数据，电流、电压实时显示各次波形帮助判断现场状态。
|
|
在1个电能脉冲周期内计算出电能表的常数。
|
|
可存储1000个表的数据。
|
|
可通过RS232串行通讯口接口，与电脑连接
|
|
设有低频脉冲输出，方便自检和送检
|
|
本仪器独有功能：
 当电压测试线接入380V时，仪器将声光报警。
摸拟负荷电流线接错在电表零线时，第一重自动保护将不输出电流。当再次把摸拟电流线接错在电表零线时，第二重保险管烧断，起绝对保护。更换保险后即可恢复。
脉冲线不小心碰到220V时，将烧断保险，更换保险后即可恢复电表校验。
汉字输入法。
|
主要技术指标
|
电压测量：0.1级 （10V—300V，端子接入）
|
|
电流测量：
0.1级（0.05—10A，钳表接入）
0.3级（0.25—110A，钳表接入）
0.5级（25—1000A，钳表接入）
|
|
模拟电流：5A，±20%
|
|
相位测量：0-360度，分辨率：0.01度
|
|
频率测量：45-65Hz，分辨率：0.01Hz
|
|
电能测量：
端子接入时，准确度：0.1级
钳表接入时，准确度：0.3级/0.5级
|
|
电能脉冲常数：1000imp/kWh
|
|
电能脉冲特性：脉冲特性：TTL电平
|
|
功率测量：0~300kvA
|
|
功率因数：0.0001（0.0001~1.0000）
|
|
工作电源：
现场被测回路——AC180V~260V
辅助电源供电——AC220±20%
|
|
外形尺寸和重量：
主机：190mm×135mm×53mm，重量：1kg
|
