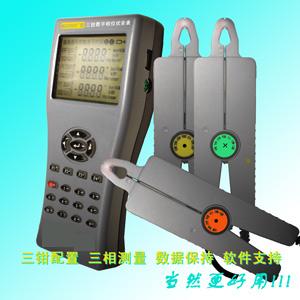

三相钳形多功能相位伏安表 型号：ZY-MG3000B+
三相钳形多功能相位伏安表是我公司新推出的全数字、多功能、高精度、智能化现场测量分析类仪器。是一款智能化、多功能电力参数测量仪器。可同时测量三相系统电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数、相位角度以及各相之间关系，尤其适用于供用电单位检查电能计费系统、继电保护系统的接线状况。
功能简介
 |
采用3.4寸大屏幕高背光液晶显示器，汉字显示仪器的工作状态和测试参数，操作极为方便；
|
|
实时测量电力三相系统：电压、电流、相位角及各相之间关系，并显示向量图；
|
|
实时测量电力三相系统：工频频率、有功功率、无功功率、视在功率、功率因数，并可分相显示。
|
|
现场在线检测，电流钳形表接入，无需变动现场任何设备即可完成工频参数测量和错接线检查；
|
|
小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况,仪器测量精度高，测量范围宽。
|
|
自动判别线路感性或容性负载特性，并判别三相三线及三相四线电能表1008种错误接线，并指出错误接线位置。
|
|
内置时钟芯片，可准确记录、显示测量时间。
|
|
双路电源供电，即可充电电池工作也可现场PT借电，电池工作时间长达18小时。
|
|
配备了500A电流钳，就可测量低压电流互感器的角差及比差。
|
|
可通过二次侧测量，亦可转换成一次侧数据。
|
|
内置存储器，能保存 200 组测量数据，可通过面板上的操作按键查阅已保存的数据组及向量图。
|
|
配备管理软件，可将仪表测量数据成组上传至 PC 机，再形成打印报告存档。
|
|
实现测试结果的浏览、查询、上传数据等功能。
|
|
内设帮助菜单可中文提示接线方法及注意事项，并汉字提示当前各相接线状态及相序状态。
|
|
中文菜单与直接按键相结合，操作易学、易用。
|
|
人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏。
|
|
采用超小型结构设计，手持式，体积小，重量轻。
|
技术指标
1.电压量程：40-450V.
2.电流量程：10mA—10A钳表。
3.电压、电流、有功、无功功率测量准确度: 0.5级。
4.相位角测量准确度：1.0度
5.电压回路输入阻抗：>500KΩ。
6.供电电压： 50Hz、40-450V(交直流两用）
7.整机功耗： 交流供电≤10VA。
8.频率影响：信号在45Hz～55Hz范围内<±0.04%。
9.温度影响：在-10℃～+40℃范围内<±50PPM。
10.外形尺寸：长178mmX宽122.5mmX厚45mm
11.重量：0.5kg(不含电流钳及附件）
|
产品别称：三相钳形电力参数测试仪;三相电能计量装置接线分析仪;现场接线分析向量仪；智能三相相位表、智能三相相位伏安表、智能钳型三相相位表、智能钳型三相相位伏安表、三相相位表、三相相位伏安表、数字钳型三相相位表、三相相位测试仪、三相相位矢量分析仪等
|
