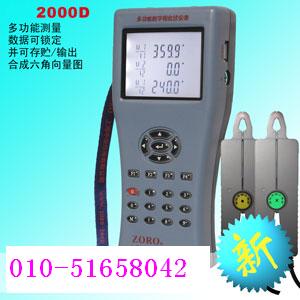

多功能双钳数字相位伏安表 型号：ZR-MG2000D
ZR-MG2000D型多功能双钳数字相位伏安表是公司最新推出的、目前国内市场上唯一具有多功能测量、按键式操作、自动切换量程、实测数据保持、测量数组贮存、配有通讯软件、可通过仪器接口上传 数据实现大容量存贮、且可输出打印报表或相位图的双钳数字相位伏安表。
该仪表非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。并适用于各电力院校做为接线判别培训工具及教学仪器使用。
ZR-MG2000D型多功能双钳数字相位伏安表 是一款全数字化、多参数工频测量仪器，技术内核采用高性能A/D转换器，并应用了先进的计算机技术，线路结构简单，部件少，可靠性高，内置高性能Li离子可充电电池，无需外接电源即可工作。
该仪器以直接交流采样法实现对工频电力参数的测量，[电压有效值(U1、U2）、电流有效值（I1、I2），相位（ØU1U2、 ØI1I2、ØU1I1、ØU2I2、ØU1I2、ØU2I1)、有功功率（P）、无功功率（Q）、工频频率（F）、功率因数（PF）]并可配置CT变比测量功能。
产品特点
手持式结构，大屏幕65X50液晶显示，多数组同屏显示测量参数和仪器工作状态。
仪器在5mA-10A范围内准确测量单相、三相三线、三相四线系统的电压与电压（U-U）、电压与电流（U-I）、电流与电流 （I-I）之间的各种相位关系和相位角(ØU1U2、 ØI1I2、ØU1I1、ØU2I2、ØU1I2、ØU2I1)。电流、电压在量程范围内测相时，不用更换量程，仪器可自动识别。
微功耗设计，可充电电池供电，低电压提示；具有背光显示功能，当前数据保持功能。
直接功能键操作，功能选择方便；全部量程自动切换，无需换档即可测量电压、电流、相位、功率（P、Q、S）、功率因数。
同屏多参数显示仪器的工作状态和被测参量。
仪器可能保存100组测量数据，配数据传输接口和上位机输件。
功能简介
大屏幕，显示界面直观、清晰。可
仪器测量精度高，测量范围宽。直接功能键操作，无须换档自动检测量程。
仪器电流幅相特性平坦,可在5mA-10A范围内准确测量U-U、U-I、I-I各相相角（相位）。
仪器电压双通道对称设计,输入回路绝缘隔离,不会造成被测线路短路以至烧毁仪表等危及人身安全的事故。
仪器可直接测量并显示电压、电流真有效值、显示电压与电压、电压与电流、电流与电流的各种相位关系，实时测量有功功率、无功功率、频率及功率因数。并可检测判别变压器的接线组别。
仪器配置尖嘴型钳形电流互感器,钳头尖,测量精度高,抗干扰能力强,在排线密集的场合使用尤其方便。
仪器内置充电锂电池供电，可连续工作30小时，无需外接电源。并具有欠电指示功能，功耗小于5mA。
仪器内置万年时钟芯片，可准确记录检测时间，方便本机数据的查询。
仪器内置大容量存贮器，能保存100组测量数据，可通过面板上的功能键直接查阅已保存的数据组。
仪器配有USB接口，可方便的将仪器测量数据存入上位机（PC机）进行分析、管理或形成打印报告存档。
仪器体积小，重量轻，流线 超小流线型结构，防脱落腕带设计方便现场携带使用。
技术指标（1）
1. 基本误差（在参比条件下的误差极限）
1.1 参比条件：
温度 20℃±5℃
湿度 <65%
正弦波失真度 ≤1%
频率 50±2Hz
导线位置 钳口中心
相角测量 电压 电流
100V±25V 1A±0.2A
2. 1.2 基本误差极限：
功能 量程或范围 分辨率 误差极限
相位 0～360° ０.1° １°
电压 0～500V ０.０1V ±(0.3%RD+0.2%RG)
电流 ５mA～10A 0.1mA ±(0.3%RD+0.2%RG)
频率 45.00Hz～65.00Hz 0.01Hz ±0.02Hz
注：铁路用户可选25Hz～65Hz
功率 220V±40V 0.1W ±(0.3%RD+2）
功率因数 220V±40V 0.001 ±0.010
2. 电压量程：0~500V 分辨率：0.01V
3. 电流量程：5mA~10A 分辨率：0.001 A
4. 相位测量：0~360°准确度：1.0°
5. 电压、电流、有功功率、无功功率测量准确度等级：0.5级
6. 供电电源：内置锂电池(1600mAh/3.7V)供电(配专用适配器)
7. 频率影响：信号在 45Hz~65Hz 范围内 < ±0.04%
8. 温度影响：在 -10℃ ~ +40℃ 范围内< ±50ppm
9. 外形尺寸和重量：
主机：186x85x41（mm） 重量：260g
钳表：142x42x18（mm） 重量：190g/只
技术指标 （2）
1. 输入阻抗
2.1 电压测量时全量程2MΩ
2.2 相位测量时，电压端输入阻抗>500kΩ
2. 工作条件
温度 湿度 相位测量 频率
电压幅值 电流幅值
0℃～40℃ ≤80% 1V～500V 5mA～10A 40Hz～60Hz
3. 3.1 附加误差
3.1.1 在相角测量时，电流、电压在各自的规定的工作条件范围内取值时，由此引起附加误差不大于基本误差极限。
3.1.2 在测量电流时，导线离开钳口中心位置，引起的附加误差不大于基本误差极限。
4. 安全指标
4.1 耐压
仪表线路与外壳之间耐受50Hz正弦波电压1000V，历时1分钟。输入端U1（或I1）与输入端U2（或I2）之间耐受50Hz正弦波电压500V，历时1分钟。
4.2 绝缘
仪器线路与外壳之间，测相时两路输入端之间，其绝缘电阻不小于100MΩ.
5. 配套使用《双钳数字相位伏安表数据管理软件》可生成向量图，并可编辑生成A4幅面实验报告。附：报告格式
