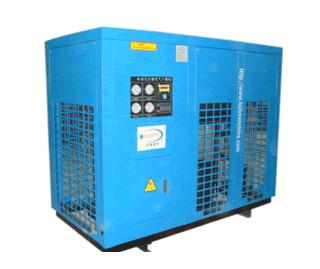

风冷型干燥机/冷冻式干燥机 型号:HSD-10HTF
详细介绍：
工况条件与技术指标
进气温度 常温型≤45℃ 高温型≤80℃
冷却方式 风冷
环境温度 ≤38℃
设计压力露点 1.7℃
制冷剂 R-22
进气压力 0.6-1.0Mpa
压力损失 ≤0.02MPa
制冷系统配置完善。机器的关键部件采用进口名牌产品，在保证了处理效果的同时又保证了系统的可靠运行和寿命。
制冷及空气系统经专家准确计算，设计参数均保留20%以上的余量。
气液分离彻底。采用过滤式气液分离器，内装美国HANKISON滤芯，气液分离效果彻底，避免了水分的二次蒸发，确保冷干机的干燥效果的重要作用，它比旋风分离器分离效率更高，分离效率达到99.99%。
管路系统采用内镀锌无缝钢管，工作压力0.3—4.5MPa任意选择。
选用不锈钢管路，适合医药、食品行业、耐酸耐碱耐腐蚀。
空气热交换器采用内外壁全波纹铜管，增大冷量利用率，逆流式结构，回温好，不结露。
蒸发器为亲水处理薄壁紫铜管带纯铝鳍片，扰流结构换热效率高。
排污系统优。冷干机结构采用三级以上排水，及时有效排出大量的冷凝水及油污，从而在确保系统及空气的干净和干燥的同时也降低了系统的负荷。
多种形式（单、集、联控、PC板、变频等）的控制线路，适合不同用户选用。
外转子冷却风扇，大风量，低噪声、频繁启停长寿命。
水冷凝器为低翅铜管，慢水流、多冲程，换热效率高，长期使用不易结垢。
阿姆斯壮泡沫阻燃绝热材料，冷量散失最少。
压缩机防护等级为IP54级（防尘及防溅）。
项目/型号 HSD-0.7HTF HSD-1HTF HSD-2HTF HSD-3HTF HSD-6HTF HSD-8HTF HSD-10HTF
空气处理量(M3/min) 0.7 1.2 2.4 3.8 6.5 8.5 10.7
电源(V/HZ) 220/50 380/50
压缩机功率(HP) 1/3 1/3 1 1.25 1.5 2.5 3.0
风扇功率(w) 45 120 120 120 120 120 120×2
空气接管口径
设备净重(kg) 60 60 85 105 200 200 225
外形尺寸mm
(长*宽*高) 400*640
*600 400*640
*600 450*700
*850 500*850
*900 550*880
*1000 550*880
*1000 770*1100
*1140
项目/型号 HSD-13HTF HSD-15HTF HSD-20HTF HSD-25HTF HSD-30HTF HSD-40HTF HSD-50HTF HSD-60HTF
空气处理量(M3/min) 13.5 17 23 27 33 45 55 60
电源(V/HZ) 380/50
压缩机功率(HP) 3.0 3.6 5 5.5 7.5 10.5 10.5 13.3
风扇功率(w) 120×2 160×2 160×2 160×2 180×4 180×4 180×6 180×8
空气接管口径 DN65 DN65 DN80 DN80 DN100 DN125 DN125 DN125
设备净重(kg) 260 330 450 500 860 980 940 1120
外形尺寸mm
(长*宽*高) 770*1100
*1140 1230*650
*1180 1400*830
*1235 1600*850
*1460 1650*930
*1580 1950*1050
*1610 2100*1250
*1830 1300*1450
*2000
