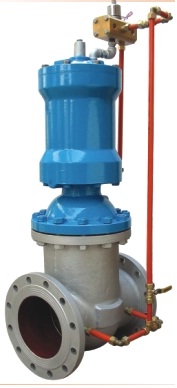

电磁-液动缓闭闸阀/电磁液动缓闭闸阀 型号：CJT-HZ141H-16
一、用途
本阀适用于工业管路各级泵站和高层建筑的加压给水系统中，作启闭设备使用，使用该阀时，可取消机泵组常设的止回阀，电动阀、水锤消除器等；具有一阀三用、节能、节资、简化控制系统的作用。
二、性能及特点
该阀依靠自身管内介质压力作动力源，在PLC电控设备的配合使用下，可实现自动控制、远程控制、集中控制及泵阀一体化控制。因此，简化了操作程序，并且该阀在水泵电机突然停电时，能自动先快后慢地关闭，由于关阀过程分为先快后慢两个阶段完成，故又能有效地防止和消除危害性水锤对管网设备的破坏。
由于取消了止回阀、水锤消除器等设备，大大减少了水头损失，如使用一台DN400缓闭闸阀，当管道内介质流速为2m/s时，每年可节电1.8万度左右，其节电价值大于购阀价值，所以该阀是节电、节资、安全、省力的先进设备。
三、操作方法及工作原理
1、开泵开阀
水泵电机通电约5 秒钟后，电磁换向阀亦通电，此时主管道内驱动介质经连接管进入电磁换向阀的P孔经O2孔进入液压缸的下腔，推动活塞往上运动，阀杆亦带动闸板向上开启，在开启过程中，液压缸上腔的介质由电磁换向阀的O1孔经A孔排出。
2、关阀停泵
电磁换向阀断电，驱动介质则由电磁换向阀的P孔经O1孔经连接管进入液压缸的上腔，推动活塞往下运动，阀杆亦带动闸板向下关闭。在关闭过程中，液压缸下腔的介质由电磁换向阀O2孔经B孔排出。当闸板关闭至公称通径的80%左右时，液压缸内的截流活塞进入截流状态，闸板的关闭速度由快变慢，即形成缓闭，此时闸阀的缓闭工况可防止和消除管网内危害性水锤过压的作用。件19 针形调速阀是缓闭时间长短的微调件，将针形调速阀顺时针旋转可延长阀门的缓闭时间，反之可缩短缓闭时间。在缓闭工况结束前，指示杆上的限位装置推动附设在缸盖上的行程开关，使水泵电机断电、此时闸阀还未完全关闭，仍处于缓闭过程中，因此水泵需经过一定时间的反转后，整个关闭过程才完毕。
3、运行调试
件12限位套除了可起推动行程开关断电的作用外，还具有防止阀门在关闭时，闸板与阀体闸得过紧，造成二次开启困难的作用。阀门在使用中若出现关闭不严现象时，可松开紧固螺母，将限位套适当向上调，至使阀门关闭严密为止，然后锁紧螺母。
四、主要技术参数
|
阀体部分
|
型号
|
CJT-HZ141T-10
|
CJT-HZ141H-16
|
CJT-HZ141H-25
|
|
公称压力（Mpa）
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
密封（Mpa）
|
1.1
|
1.76
|
2.75
|
|
强度（Mpa）
|
1.5
|
2.4
|
3.75
|
|
适用介质
|
水、汽、油
|
|
介质温度(℃)
|
<80
|
|
驱动部分
|
驱动介质
|
清水、压缩空气（订货时注明）
|
|
驱动压力（Mpa）
|
≥0.7倍管道实际压力（不低于0.2）
|
|
控制部分
|
闸阀缓闭时间（秒）
|
10-60（可调）
|
|
控制器输入电压（V）
|
AC220
|
|
电磁阀线圈电压（V）
|
DC24
|
|
电磁阀线圈功耗（W）
|
6
|
