防爆静电接地监测系统 型号：HA-CHY-8D
HA-CHY-8D型防爆静电接地监测系统具有电容和电阻双模式监控回路，使其具有槽车识别功能，能够在装卸易燃易爆化学物料过程中准确检测和监测被监测物体，对静电释放不良或接地线连接不良时进行报警和联动控制，确保生产和作业的安全。
当接地夹钳与槽车相连接时，槽车识别允许后启动接地电阻监测单元，当接地良好时，输出允许信号，允许装卸车操作；当接地不良时，输出禁止信号，同时防爆声光报警器进行声光报警，禁止装卸车操作。
当接地夹钳与槽车以外的其他物体相连接时，设备禁止启动，输出禁止信号。
该系统由HA-CHY-8/JD4型防爆静电接地监测仪、HA-CHY-8/BJ型防爆声光报警器、HA-CHY-8/DL型螺旋电缆、HA-CHY-8/JQ2型接地夹钳组成。

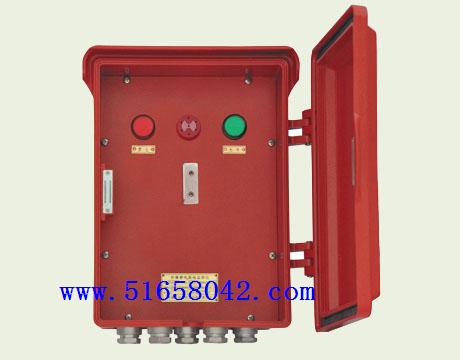

HA-CHY-8/JD4型防爆静电接地监测仪
产品简介
HA-CHY-8/JD4型防爆静电接地监测仪是组成HA-CHY-8D型防爆静电接地监测系统的核心设备。
产品特点
◆防爆型式为隔爆兼本质安全型
◆电容电阻双模式监控，防止误操作
◆槽车识别
◆外置声光报警器，内置光显示，适用于高噪声场所
◆反应快速，静电释放不良或接地线连接不良时立即做出声光报警反应
◆实时跟踪监测，确保静电接地的连续性
◆本质安全的静电接地监测回路
◆联动控制开关接点输出供第三方使用
◆无开关操作，24小时职守
◆采用工业级CPU运算处理控制，报警性能稳定可靠
◆防爆壳体采用不锈钢或碳素钢(防腐、防锈处理)精密加工成型
◆防护箱为ABS工程塑料注塑，开启部分设置密封胶圈，防粉尘、耐腐蚀、耐潮湿
技术参数
防爆标志：ExdiaⅡCT6
防护等级：IP65
工作电压：AC220V±10% 50Hz
总 功 率：15W
输出电压：DC18~24V(0.35A)
接地监测回路电阻：0～100Ω(可调)
接地监测回路最大输出电压：DC8.2V
联动响应时间：≤ 0.5s
控制接点数量：1组(转换、常开和常闭)
控制接点容量：AC250V，5A
安装方式：壁挂
电缆引入装置螺纹尺寸：G3/4"(5个)
重 量：约12kg
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
适用范围
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
温度组别：T1～T6
各种汽车槽车
HA-CHY-8/BJ型防爆声光报警器
产品简介
HA-CHY-8/BJ型防爆声光报警器是专为高噪音和阴暗环境设计生产的声音和光输出设备，配有多组超高亮LED发光二极管，亮度大，多角度清晰可见；超大声音，覆盖范围广。
产品特点
◆防爆壳体为不锈钢精密加工成型
◆灯帽采用高强度材料
◆全部采用不锈钢紧固件,具有良好的防腐、防护性能
◆声音洪亮,穿透力强，红色频闪灯具有明显提示效果
◆一体化结构,美观大方，安装方便
技术参数
防爆标志：ExdiaⅡCT6
防护等级：IP65
工作电压： DC12~24V
额定功率：10W
报警输出音响度：70~120dB(正前方30cm处测量)
警示灯频闪周期：85±3次/分钟
安装方式：壁挂
电缆引入装置螺纹尺寸：G3/4"(1个)
重 量：约4kg
使用环境
环境温度：-40℃～+60℃
相对湿度：≤95%RH(25℃)
大气压力：80～110Kpa
适用范围
爆炸性气体混合物危险场所：1区、2区
爆炸性气体混合物：ⅡA、ⅡB、ⅡC
温度组别：T1～T6
HA-CHY-8/DL型螺旋电缆
产品简介
HA-CHY-8/DL型螺旋电缆采用聚氨酯材料精密加工成型，弹力十足，伸缩范围大，给操作带来极大的方便。
HA-CHY-8/DL型螺旋电缆有多种长度规格，用户选型时要根据现场环境来进行选择。
技术参数
静止长度：0.5～1.5米(依拉伸长度而定)
拉伸长度：1～5、1～9、1～15、1～25米
使用环境
环境温度：-40℃~+60℃
相对湿度：≤95%RH(25℃)
大气压力：80~110Kpa
HA-CHY-8/JQ2型接地夹钳
产品简介
HA-CHY-8/JQ2型接地夹钳是采用铜板或不锈钢板经模具冲压成型，表面抛光处理，配以弹性强劲的弹簧，保证输出足够的夹持力。
采用导静电性能优良的合金顶针，硬度高、耐腐蚀、穿透漆层能力强。
技术参数
夹体材质：黄铜或不锈钢(304或316L)
夹物厚度：20mm
顶针数量：3个
夹钳重量：约0.25Kg
外形尺寸：155×75×32(mm)
使用环境
环境温度：-40℃~+60℃
相对湿度：≤95%RH(25℃)
大气压力：80~110Kpa
|
