交直流电源/电源 型号：HAD-SB861

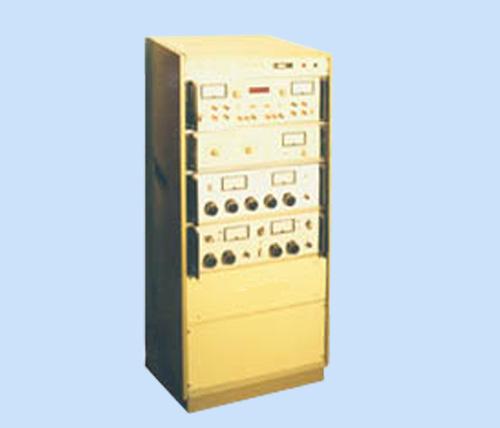

HAD-SB861型精密交直流电源由HAD-YS106B型单相程控工频功率电源，HAD-YJ85型高稳定度直流稳压源，HAD-YJ86型高稳定度直流稳流源和机柜组成组合抽屉式。该套精密电源具有交直流高电压大电流分别连续输出可调，需外接HAD-YJ5型电压调整器和HAD-YJ6型电流调整器，是HAD-XF1b型交直流精密电表校验装置的配套电源，移动方便，自身功率大，带负载能力强，失真度小，稳定性好，尤其是交流采用计算机程控键盘调节输出，相位误差小，操作方便。根据该套电源稳定性指标选配适当交直流标准表，可作为各省市计量测试所，电力系统以及大中型企业电气计量，电工实验室和仪表生产厂等单位检测0.1级以下交直流电压，电流，功率，功率因数，频率，相位等仪表的精密工作电源。
交直流电源/电源 技术指标
|
产品型号
技术指标
|
HAD-SB861型精密交直流电源
|
|
HAD-YS106B型
相程控工频功率电源
|
HAD-YJ85型
稳定度直流稳压源
|
HAD-YJ86型
高稳定度直流稳流源
|
|
输出电流
及稳定度
|
(1,2.5,5,10,20A)
60VA
<0.02%
|
300mA
|
0-10A
<0.005%
|
|
输出电压
及稳定度
|
(75,100,150,300,600V)
60VA
<0.02%
|
0-600V或双路300V
< 0.005%
|
10A/6V5A/12V1A/60V
|
|
调节细度
|
相位0.1*1*10*
頻率0.01Hz0.1Hz1Hz
电流电压0.1%1%10%
|
电压0.01%
|
电流 0.01%
|
|
頻率范围
及稳定度
|
45Hz-65Hz
< 0.01%/3min
|
|
|
|
相位范围
及稳定度
|
0-360*
<0.01*/3min
|
|
|
|
波形
失真度
|
电压<0.2%
电流<0.3%
(纯阻)
|
|
|
|
时间漂移
|
<0.02%V/2min
<0.02%I/2min
|
< 0.005%V/10min
|
< 0.005%V/10min
|
|
纹波电压
|
|
<2mv（有效值）
|
<1mv（有效值）
|
|
重量(Kg)
|
28
|
28
|
18
|
|
外形尺寸
(mm)
|
480×480×150
|
480×480×160
|
480×480×160
|
|
560×580×1250
|
成套性
HAD-SB861型精密交直流电源或HAD-YS106B型单相程控工频功率电源配我厂生产的HAD-PF108型数字式交流多功能表（该表电压、电流量程自动转换，一机多用，操作简单，稳定性好,带计算机接口。精度0.1级，量程650V、20A）可同时测量交流电压、电流、功率因素、频率、相位和直流电压等七种电量参数。
HAD-SB861型精密交直流电源或HAD-YS106B型单相程控工频功率电源配我厂生产的HAD-PS74型单相标准功率电能表（该表采用微机智能化数字控制。具有精度高、线性好、自动化程度高。精度0.05级，量程220V、5A）。适用于单相电能表及功率表的校验。
HAD-SB861型精密交直流电源专配我厂生产的HAD-XF1ｂ型交直精度电表校验装置（采用传统电工方式，测量精度高。交流0.05级，直流0.03级，交流输出600V，20A。直流输出600V，10A）。可校验精密交直流电流表、电压表、功率表和功率因素表、频率表、相位表等专用仪表。如需要校验音频电量仪表也可以将DP-YS106B型单相程控工频功率电源改为DP-YS37型音频功率电源（该高精度音频交流电源可作精密电表校验装置的配套电源，也可单独为其它电表提供高稳定度测试电源，输出1000V、20A 、0.02％/3min．频率45Hz -10kHz）
|
