数字万用表/万用表 型号：HAD-PF66E型

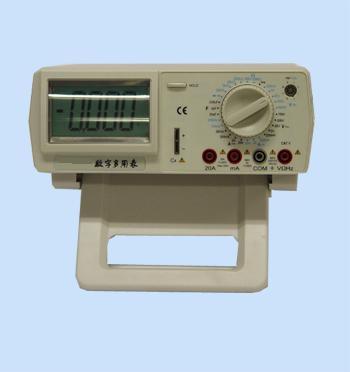

HAD-PF66E型数字万用表是4½位台式万用表是由低漂移放大器和CMOS集成电路所组成4位半数字仪表，它具有基本的DCV，ACV，DCA，ACA和OHM等测量功能，电压测量最高到1000V直流或交流峰值，分辨力可达10μV，电流可测量到20A，极性自动转换，读数显示直观。
HAD-PF66E型数字万用表交流测量采用高精度真有效值，具有测量频带宽，对任何波形的交流量都可准确测量其有效值的特点。
数字万用表/万用表 技术数据
一般特性
（1） 手动量程选择；
（2） 4½位超大屏幕液晶显示（显示范围75×40mm），最大读数为19999；
（3） 电压测量达1000V（直流）和750V（交流）；
（4） 交直流电流测量20A；
（5） 交流电压频率响应50kHz；
（6） 频率、电阻、二极管及通断测试功能；
（7） 使用环境：0~40℃，相对湿度小于75%；
（8） 交流供电：220V±10%；
（9） 过载保护250V有效值；
（10） 外形尺寸：260×220×105mm；
（11） 重量：约1kg。
数字万用表/万用表 技术特性
预热时间：30分钟；保证准确度环境温度23±5℃，相对湿度<75%，校准保证期从出厂日起为一年。
直流电压（DCV）
|
量程
|
准确度
|
分辨力
|
|
200mV
|
±（0.05%读数+3）
|
10μV
|
|
2V
|
100μV
|
|
20V
|
1mV
|
|
200V
|
10mV
|
|
1000V
|
±（0.1%读数+5）
|
100mV
|
输入阻抗：所有量程为10MΩ；
过载保护：200mV量程为250V直流或交流峰值，其余为1000V直流或交流峰值。
交流电压（ACV）
|
量程
|
输入频率
|
准确度
|
分辨力
|
|
200mV
|
50Hz—50kHz
|
±（0.8%读数+80）
|
10μV
|
|
2V
|
50Hz—20kHz
|
100μV
|
|
20V
|
1mV
|
|
200V
|
50Hz—5kHz
|
10mV
|
|
750V
|
50Hz—400Hz
|
±（1.0%读数+50）
|
100mV
|
保证准确度的输入值应大于量程的10%；
输入阻抗：所有量程为2MΩ；
过载保护：200mV量程为250V直流或交流峰值，其余为1000V直流或交流峰值。
直流电流（DCA）
|
量程
|
准确度
|
分辨力
|
|
20mA
|
±（0.35%读数+10）
|
1μA
|
|
200mA
|
10μA
|
|
2A
|
±（0.8%读数+10）
|
100μA
|
|
20A
|
1mA
|
最大输入压降：200mV；
最大输入电流：20A（不超过15秒）；
过载保护：2A/250V保险丝，20A/250V速熔保险丝。
交流电流（ACA）
|
量程
|
输入频率
|
准确度
|
分辨力
|
|
200mA
|
50Hz—5kHz
|
±（0.8%读数+80）
|
10μA
|
|
2A
|
50Hz—400Hz
|
±（1.0%读数+50）
|
100μA
|
|
20A*
|
1mA
|
最大输入压降：200mV；
最大输入电流：20A（不超过15秒）；
过载保护：2A/250V保险丝，20A/250V保险丝。
电阻（Ω）
|
量程
|
准确度
|
分辨力
|
|
200Ω
|
±（0.1%读数+20）
|
0.01Ω
|
|
2kΩ
|
±（0.1%读数+5）
|
0.1Ω
|
|
20kΩ
|
1Ω
|
|
200kΩ
|
10Ω
|
|
2MΩ
|
100Ω
|
|
20MΩ
|
±（0.4%读数+5）
|
1kΩ
|
开路电压：小于3V；
过载保护：250V直流和交流峰值；
电容（CAP）
|
量程
|
准确度
|
分辨力
|
|
20nF
|
±（3.5%读数+20）
|
1pF
|
|
2µF
|
100pF
|
|
200µF
|
±（5%读数+30）
|
10nF
|
测试频率：约400Hz；
过载保护：36V直流或交流峰值。
频率（FREQ.）
|
量程
|
准确度
|
分辨力
|
|
20kHz
|
±（1.0%读数+20）
|
0.1Hz
|
|
200kHz
|
1Hz
|
输入灵敏度：500mV有效值；
过载保护：250V直流和交流峰值（不超过15秒）。
晶体管hFE参数测试
|
量程
|
显示值
|
测试条件
|
|
hFE NPN或PNP
|
0~1000.0
|
基极电流约10µA，Vce约为3V
|
二极管及通断测试
|
量程
|
说明
|
测试条件
|
|
|
测量值为正向压降近似值，当被测电阻低于70Ω±20Ω时，蜂鸣器发声，并显示近似值，开路电压约3V
|
正向直流电流约1mA，反向直流电压不大于3V
|
过载保护：250V直流和交流峰值。
|
