微量分体注射泵 注射泵 单通道单推模式微量分体注射泵
型号：BL/TJ-1A/L0107-1A

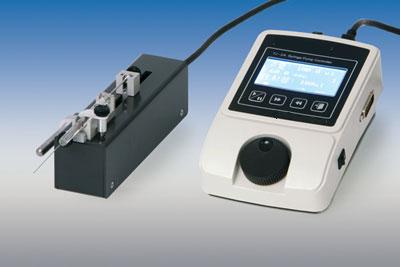

BL/TJ-1A/L0107-1A是一款单通道单推模式微量分体注射泵，主要在生物实验室使用，控制器、执行单元为分体结构，执行单元有夹持机构。BL/TJ-1A/L0107-1A注射泵精密、小巧、结构紧凑、易于安装、操作便捷。可安装μL规格的标准进样器，精确的行程控制和超宽范围的线速度(7.9μm/min ～79.4mm/min)可满足不同用户的应用。立式安装结构可方便的与显微操作仪、脑立体定位仪等生物仪器配套使用，广泛应用于各种生物实验领域。
工作模式：注射
执行单元数量：1
最大行程：70mm
行程分辨率：0.165μm
线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率：7.94μm/min
行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)
额定线性推力：＞20N
注射器选择：内置主要厂家、主要型号注射器供选择
注射器自定义：可储存四个用户自定义的注射器内经值
流量校正：通过校正程序获得更为精确的液量
运行参数设置：分配液量、注射时间等，可以让所有通道采用指定通道的参数
启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
显示参数选择：液量、流量或线速度
掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能：全速注射或抽取液体
状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
控制信号输入：3路信号（TTL电平）输入，用于控制启停、快进、快退
通讯接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
执行单元外形尺寸：180×46×78(mm)
执行单元重量：0.6kg
使用电源：AC 90V-260V/10W
工作环境温度：0℃-40℃
工作环境相对湿度：＜80%
工作模式：灌注模式
自定义进样器：可存储四种用户自定义的进样器内径
线性推力输出：全程 > 20N 操作采用手感薄膜按键，简单直观
掉电记忆功能：重新上电后，按照上次掉电时的状态进行工作
信号输出功能：两路 OC 门开关信号输出，用于指示注射泵的启/停和方向状态
流量校正功能：通过校正操作得到更为精确的液量
快进、快退功能：全速灌注或抽取液体
| 控制器型号(产品编号) |
配套执行单元型号(产品编号) |
进样器规格(μl) |
进样器内径(mm) |
参考流量范围(nl/min-μl/min) |
BL/TJ-1A
(05.03.10A,
中英文可选) |
BL/L0701-1A (05.03.00A) |
5 |
0.35 |
0.764 - 7.64 |
| 10 |
0.50 |
1.559 - 15.59 |
| 25 |
0.80 |
3.991 - 39.91 |
| 50 |
1.10 |
7.546 - 75.46 |
| 100 |
1.60 |
15.96 - 159.6 |
| 250 |
2.30 |
32.99 - 329.9 |
| 500 |
3.25 |
65.87 - 658.7 |
| 1000 |
4.61 |
132.5 - 1325 |
|
