一、慨述
移动基站在遭遇雷击、过流、过压、浪涌、漏电等故障时前级空气开关或漏电保护开关会跳闸保护，由于大多数移动基站地点偏僻无人值守，导致基站空开跳闸后需要派人到现场手动恢复，大大增加了维护成本，由于基站掉电引起掉话，话务量减少，用户投诉增加。

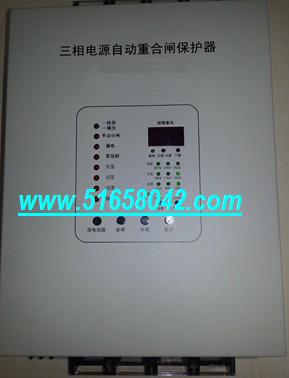

移动基站自动重合闸电源保护器是专为无人值守基站、机房开发设计的电源保护装置，具有自动重合闸、防雷保护、漏电保护、短路/过流保护、过压/欠压保护、上电前合闸条件检测、故障信息上报等功能，无需工作人员到现场手动合闸，是移动基站、机房等无人值守设备的理想电源保护装置。
二、应用范围
1. 通信基站；
2. 通信机房；
3. 其他无人值守用电设备。
三、主要特点
1. 自动重合闸功能，提高运维效率，降低维护成本；
2. 功耗低，节能环保。基站电源保护器的主开关采用最新专利技术的节能式脉冲交流接触器，它仅在吸合和释放瞬间消耗功率，而在保持和断开时几乎不消耗功率，比传统的交流接触器节电99%；
3. 智能化微机控制，根据用电情况自动保护和自动重合闸；
4. 输入过欠压，输出过流值，对地漏电电流多档可选，使用范围广泛灵活；
5. 在线式全面检测多种用电故障；
6. 历史故障查询，可查询发生故障的类型和次数。
四、主要功能
1. 电源规格: 三相/两相/单相兼容；
2. 漏电保护：任一相对地漏电电流200±40mA时，跳闸保护；
3. 上电前合闸条件检测，符合合闸条件则合闸，不符合合闸条件则不合闸，循环检测；
4. 交流输入过欠压保护；
5. 输出过流/短路保护；
6. 输入零线断开保护；
7. 对后级设备提供防雷保护；
8. 通流能力：≥100A/每相；
9. 具有人工跳闸/人工合闸及漏电测试功能；
10. LED灯指示输入过欠压，过流，漏电电流值；
11. 历史故障查询，3位数码管显示故障的类型和次数；
12. 智能接口RS485(RS232可选)；
13. 提供干节点故障信息上报功能。
五、主要技术参数
1. 额定电压（线电压）:220V 50Hz
2. 工作电压范围（相电压）：154～297V，50Hz
3. 额定电流：100A
4. 漏电保护： 100mA/150mA/200mA三档可调
剩余动作电流：120mA/180mA/240mA
剩余不动作电流：80mA/130mA/160mA
漏电保护动作时间：≤100mS
重合闸功能：对于后端漏电流和过流而导致的保护器跳闸动作，断开后30s自动重合闸1次，如果不成功，延时15min进行第2次重合闸，若不成功，延时15min进行第3次重合闸，如果不成功，则禁止再重合闸。
5. 过压保护电压（相电压）：297V/275V/253V三档可调，
动作时间：3S
6. 欠压保护电压(每相电压)：154V/176V/198V三档可调
动作时间：3S
7. 过流保护（每相电流）：50A/80A/115A三档可调
过流动作电流：55A/88A/126A (1.1In时保护)
过流动作时间：3S
强过流/短路保护电流： 100A/160A/230A（2.0In时保护）
强过流/短路动作时间： ≤100mS
8. 零线开路保护（可选）
当输入电源发生零线开路时引起中性点漂移时，基站电源保护器应跳闸，以保护后级设备因中性点电位偏移而损坏。
9. 自恢复性能要求
上电前合闸条件检测(以下条件全部符合时才重合闸)
1，输入过电压
2，输入欠电压
3，输出相线对地短路
4，输入零线开路（可选）
10. 防雷能力：抗雷击电流，8/20US组合波不小于20KA；
抗浪涌能力：线地，6KV；线-线：3KV；
11. 干节点故障信息上报：正常工作时低阻态，故障时高阻态。
12. 环境调件要求
温度 -5℃～+55℃
相对湿度 ≤95%（40±2℃）
气压 70～106kPa
存储温度 -15℃～70℃
13. 外形尺寸：366x230x88(mm)
14. 产品重量：5.4KG
六、安装方式
1. 将本开关安装于墙壁上或天线杆上；
2. 接入AC380/220V电源线、用电设备供电线路及接地线，特别注意输入与输出端不能接反,火线和零线不能接反；
3. 本保护器输出线路必须是专线专用，不论是火线还是零线，都不能与其它供电线路相连接，避免交叉供电；
4. 接地线要可靠接大地，否则会出现零线断开故障则不能对后级用电设备提供有效的保护。
