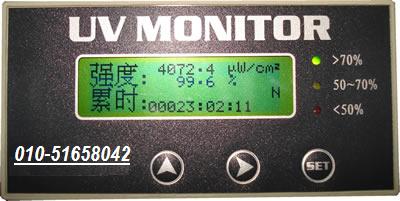

LCD型分体式紫外线强度监测仪 紫外线强度监测仪 紫外线强度检测仪 型号：HH-UVM5
主要功能
♦ 紫外线绝对强度显示（可通过键盘选择量程，范围为5000～12000μW/cm2，也可根据客户要求定制）；
♦ 紫外线相对强度显示（0～100%）；
♦ 紫外线灯管累时显示（可通过键盘选择告警时限，范围为5000～16000h）；
♦ 红、黄、绿三种紫外线相对强度LED状态指示（分别表示<50%，50%～70%，>70%）；
♦ 系统工作状态指示（正常工作状态用“N”指示，紫外线灯管累时到告警状态用“W”和“三角符”指示，紫外线强度<50％告警状态用“W”和“三角符”指示）；
♦ 双路继电器干触点告警输出（分别为紫外线灯管累时到和紫外线强度<50％时输出）；
♦ 三分钟无操作延时自动关液晶背光，按任意键或有告警时自动开背光，智能、低碳、节能；
♦ 参数设置：100％紫外线强度满度值设置、紫外线强度变送器量程设置、紫外线灯管累时告警时限设置等；
♦ 密码保护：所有参数设置均需通过密码验证后方可进行；
♦ 参数保存：所有设置参数保存在EEPROM中，永不丢失；
♦ 累时保存：每一小时保存一次紫外线灯管累时数据，保存在EEPROM中，可以连续不间断保存至少10万次以上；
♦ 系统操作：紫外线灯管累时手动清零；
♦ 按键提示：操作按键时，会伴随蜂鸣器提示，人性化极佳。
主要特点
♦ 全中文点阵液晶显示、功能全面实用、人机界面友好、操作简单方便，主机采用96×48×74mm标准柜装仪表外壳，普通ABS塑料，交流85～265V供电，接线方便；
♦ 配4～20mA两线制电流环型紫外线强度变送器（量程可根据客户要求定制），适宜远距离传输，抗干扰力极强；
♦ 主控芯片采用美国ATMEL公司AVR单片机ATmega16A，芯片自带ADC、EEPROM、WDT等功能单元，EEPROM寿命可达10万次擦写循环；
♦ 紫外线传感器采用德国PerkinElmer公司增强型紫外线光电二极管UV10SF，对紫外线210～380nm波段辐照强度进行检测，灵敏度极高；
♦ 分体式设计：液晶显示控制器与紫外线强度变送器分离；
♦ 安装方便：变送器探头采用螺纹连接方式，直接与筒体快速连接；液晶显示控制器采用面板安装；
♦ 调试简单：只需将主机量程设置与紫外线强度变送器一致即可；
♦ 维修快速：当相对强度显示在50%及以下时，提醒紫外线强度不足，需要清洗玻管、探头或者更换灯管。
技术参数
♦ 工作电压： AC85～265V 50/60Hz；
♦ 显示方式： 全中文点阵LCD显示；
♦ 绝对强度量程： 5000～12000μW/cm2；
♦ 显示精度： 0.1μW/cm2；
♦ 相对强度量程： 0～100%；
♦ 显示精度： 0.1%；
♦ 灯管累时： 按【00000:00:00】之【时:分:秒】形式显示；
♦ 探头储存温度范围：-55℃～+125℃；
♦ 探头工作温度范围：-55℃～+70℃；
♦ 探头螺纹尺寸： G3/4"（可根据客户要求定制）；
♦ 控制器外形尺寸： 96×48×74mm；
♦ 控制器开孔尺寸： 92×45mm；
♦ 控制器安装方式： 面板安装；
配套变送器
1、 涉水消毒用变送器
2、 空气消毒用变送器
应用领域
♦ 紫外线涉水消毒器（包括清水、中水和污水消毒）；
♦ 紫外线空气消毒器（包括风道式、柜式和壁挂式空气消毒）；
♦ UV固化、医疗、卫生、防疫、实验设备以及实验室等领域。
现场调试
♦ 稳定运行：在现场安装好紫外线消毒器和紫外线强度监测仪探头（即紫外线强度变送器），并接通进、出水路，然后接通灯管电源，待灯管工作稳定后（15～20分钟）再进行调节。
♦ 量程设置：产品出厂时，紫外线强度变送器已经按用户提供量程标定好（默认量程是5000μW/cm2），主机量程设置必须与变送器量程一致，用户千万不要改变此参数。
♦ 满度确认：待灯管运行稳定后，设置满度确认后保存即可。
♦ 报警设置：用户只需设置灯管累时告警限时值，范围为5000～16000h；紫外线灯管强度报警值为<50%，用户不需设置。
|
