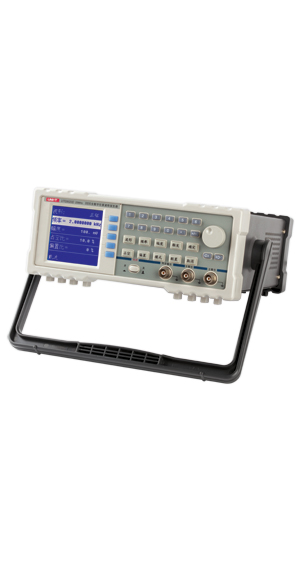

技术指标 HAD-UTG9020D
|
|
基本功能
|
量程
|
|
上限频率
|
20 MHz
|
|
双通道输出特性
|
通道A :幅度（至开路）2mVρρ～20Vρρ,(至50 Ω)1mVρρ～10Vρρ。输出阻抗 50Ω，调节细度 5%,正弦平坦度 5%,直流偏置 -100%～100% 峰值。
通道B :机内波形，幅度（至开路）200mVρρ～20Vρρ，输出阻抗：600 Ω，频率范围：0.1Hz～20kHz。
|
|
频率特性
|
正弦波:1μHz～仪器上限频率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0℃~40℃), 短期稳定度:1ρρm (开机热稳定后), 精度:0.4Hz (>100Hz),0.1μHz (<100mHz)。
|
|
频率计
|
测频范围：1Hz～100MHz， 输入信号：>100mV。
|
|
函数波形
|
基本波形：正弦，方波，三角波，升斜坡，降斜坡，随机噪声， SIN(X)/X， 升指数， 降指数，脉冲波，可扩展36种波形。
|
|
正弦波，谐波失真
|
50 Ω负载, 1Vρρ输出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。
|
|
贮存深度s
|
32 K，4组任意波形。
|
|
频率参数调制方式
|
线性和对数扫频、FSK、ASK、PSK、FM，内、外调频，调幅，调相等十多种调制方式。扫频范围 1Hz～仪器上限频率，最小步进 1Hz，扫频速率 10ms～10s 。 FSK、 PSK、 ASK、 BURST：脉宽、间隔 10μs～100s，载波频率 1Hz～仪器上限频率，相位 -360～360度，触发脉冲数量 1 ～ 65535。
|
|
触发方式
|
扫频、FSK、PSK、ASK和BURST脉冲，可实现手动单次触发和外部电平或边沿触发。
|
|
信号特性
|
方波：(50Ω负载 1Vρρ输出)，升降时间 <15ns，过冲 <5%，不对称性1%+20ns。脉冲波，三角波、斜波：线性（1kHz） <0.1%。
|
|
数字脉冲
|
输出端口：ASK时，同步输出口，电平TTL，脉宽tw ：10μs< tw <100s，间隔ts ：10μs< ts <100s。
|
|
内调幅
|
调制/载波:机内波形(方波除外)，载波频率为 1μHz～仪器上限频率，调制频率 100mHz～20kHz， 调制频率稳定度 50ρρm，调幅深度 0%～100%。
|
|
外调幅
|
输入电阻 1kΩ，调幅深度受控于本机输出幅度和外调制信号幅度。
|
|
内调频
|
调制/载波为机内波形，载波频率及频率偏移范围为 1Hz～仪器上限频率，调制频率 100mHz～10kHz，调制频率稳定度 50ρρm。
|
|
内调相
|
载波波形有正弦和方波,载波频率为1Hz～仪器上限频率,调制波形为机内波形,调制频率 100mHz～10kHz,调制频率稳定度50ρρm,最大相位偏移 360度。
|
|
接口
|
标准配置：RS-232，选配：USB和GPIB。
|
|
占空比
|
0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。
|
|
设计特点
|
全数字化设计，所有参数软件校准，人性化菜单操作方式。
|
| |
|
|
一般特征
|
|
|
LCD尺寸
|
62×62 mm
|
|
机身颜色
|
象牙白+灰色
|
|
机身重量
|
约2.5kg
|
|
机身尺寸
|
320(深)×240(宽)x100(高)mm
|
|
标准配件
|
双Q9连接线，电源线
|
|
标准包装
|
彩箱，中文说明书
|
|
标准包装数量
|
6台
|
|
标准包装尺寸
|
660(长)×410(宽)×600(高)mm
|
|
标准包装毛重
|
约18kg
|
