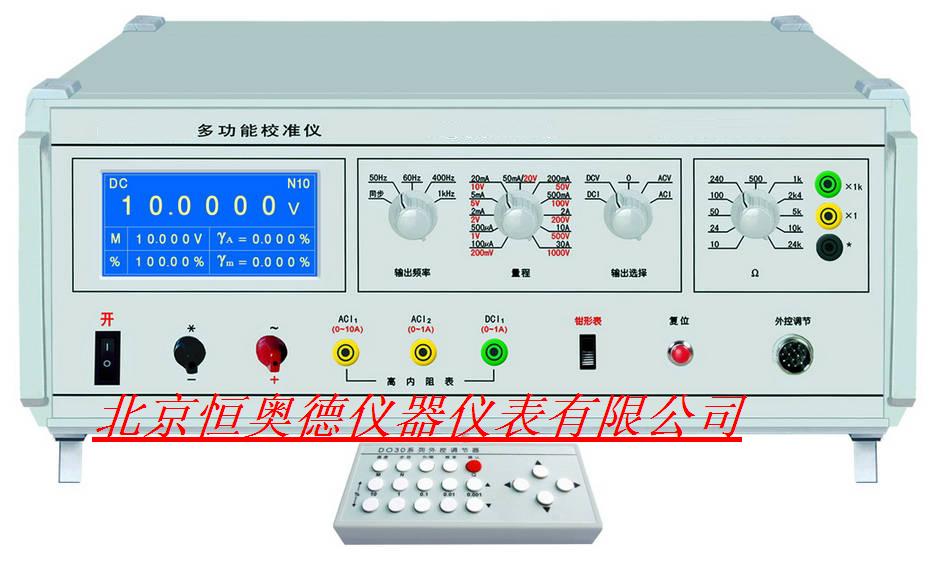

多功能校准仪 数字多功能校准仪 型号：HAD/DO30-3C
一、产品概述
HAD/DO30-3c型多功能校准仪是具有六位LCD液晶屏数字显示输出值、被检表误差、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。另设22档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级以上电流、电压表。
广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修，是比较理想的标准工具。
二、主要特点
1、LCD液晶屏(240×128)显示，可同屏显示输出值、百分比和被检表量程、频率、步进值、示值误差、引用误差等
2、各档增加插补扩展量程，具有闭壳校准功能
3、特设交直流电流高阻表端子
4、外接数字调节器，按比例调节和按位调节
5、标准RS232接口，可实现与计算机联网
6、具有钳表检测直读功能，输出显示与钳表指示同步，操作非常方便
7、仪器设有防伪标识码，一机一号。
8、依据标准: JJG124-2005(国家标准)、Q/WHT001-2001(企业标准)
9、三年保修，终身维护。
三、主要技术参数
本校准仪适用于周围温度0℃～+40℃，相对湿度80％以下的环境中工作。供电电源为220V±22V，频率50Hz±2.5Hz。
1、输出范围：0～200mV～1000V；0～100uA～30A ；10Ω～24MΩ
2、交流频率：50Hz、市电同步、60Hz、400Hz、1KHz
3、输出稳定性：DC<满量程0.02%/5分钟，AC<满量程0.01%/5分钟
4、交流失真度小于0.5%
5、直流纹波系数小于0.05%
6、外形尺寸：宽480×高200×深480（mm）
7、整机重量：约23kg
附表一：技术指标
|
项目
|
输 出 范 围
|
额定输出
|
最大输出
|
准 确 度
|
|
电
压
|
0～200mV
|
20mA
|
40mA
|
基本误差：
DCV：±（0.02%读数+0.01%量程）
DCI：±（0.03%读数+0.02%量程）
ACV：±（0.05%读数+0.02%量程）
ACI：±（0.05%读数+0.03%量程）
附加误差：
电压附加误差：±0.02mV
1000V附加误差：±0.03%读数
30A附加误差：±0.03%读数
|
|
0～1V～2V
|
50mA
|
100mA
|
|
0～5V～10V～20V
|
100mA
|
200mA
|
|
0～50V～100V
|
50mA
|
100mA
|
|
0～200V～500V～1000V
|
DC10mA
AC20mA
|
DC20mA
AC40mA
|
|
电
流
|
0～100uA～500uA～2mA～
5mA～20mA～50mA
|
|
DC3V
AC20V
|
|
0～0.2A～0.5A
|
|
DC3V
AC12V
|
|
0～2A～5A～30A
|
|
2V
|
|
电
阻
|
10、24、50、100、240、500（Ω）1、2.4、5、10、24（kΩ）另加×1k、×1倍率档位（10kΩ～24MΩ)
|
0.25W
|
|
±0.2%+20mΩ
|
|
注：工作环境温度超过23℃±2℃，每变化10℃，附加误差小于该量程基本误差
|
|
