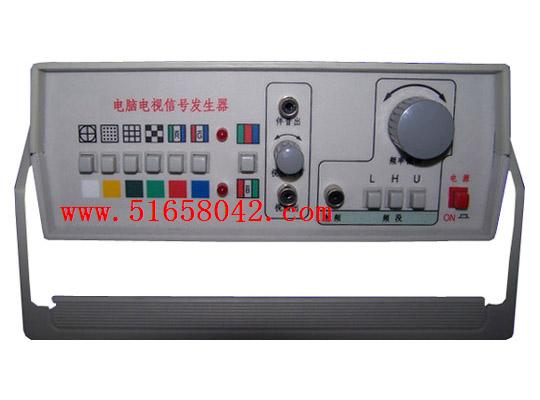

电视信号发生器/电视信号发生仪 型号HAD-8682
彩色／黑白电视信号发生器说明书
HAD-868（2、3型）电脑存储型彩色／黑白电视信号发生器，系采用存储器、中央处理器、专用编码器等高新技术器件组成，能产生16种理想图案，图案十分稳定精确，彩色相位误差小于±3°,不受温度和电压的影响，用途非常广泛，适合设计、生产、维修彩色／黑白电视机，追踪故障和调校各级线路之用。
技术指标
1、电视标准：PAL－D制
2、行频：15625±1％
3、场频：50Hz
4、彩色负载波：4.43361875±20Hz
5、射频信号输出: 868-2型、868-3型为1-50频道。L频端1-5，H频端6-12，U频端13-50
6、伴音：6.5 MHz
7、视频输出≥1Vp-p负极性75Ω负载
8、图像信号种类： 1八级彩条 2电子圆 3格子 4点子 5棋盘 6中心十字线 7减红（-R） 8减绿（-G） 9减蓝（-B）10白场 11黄场 12青场 13绿场 14品红 15红 16蓝
9、868－3机具有调制功能，当有外来的音视频信号，可在任意频道上调制发射（15m远）其视频输入幅度为1Vp-p，音频输入为600Ω odb±3db（本机配有音视频衰减器）
10、电源：220V ±20％ 功耗＜8W
11、外形尺寸：203 X 220 X 70 标准塑料机箱 重量约 1Kg
使用方法
1、 高频发射：拉出天线，打开电源，选择适当的频端和电视接收机相应的
频端，细调频率旋钮，直到收到稳定的图形，根据需要选择所需的测试图形。
互锁开关型各功能键的位置：
1、 彩条：左边六个互锁键和单独的-B键全部弹出。
2、 圆、点子、窗格、方格、-R、-G分别按下对应的键同时-B键弹出即可
得到相应的测试图形。
3、 中心十字线：同时按下圆和方格两键-B键弹出即可得到。
4、 品红：圆和方格以及-B键同时按下。
5、 -B键按下时为白、黄、青、绿、红、蓝下面的图形，-B键弹出时为上
面的图形。
HAD-8683调制器的使用方法：
将本机后面板的“内外”开关置于“外”并将录像机、摄像机、VCD等的视音频输出信号，送到本机的视音频输入口，适当调节视音频的衰减旋钮，即可在1－50频道上得到稳定的图像和伴音。
|
