资料介绍

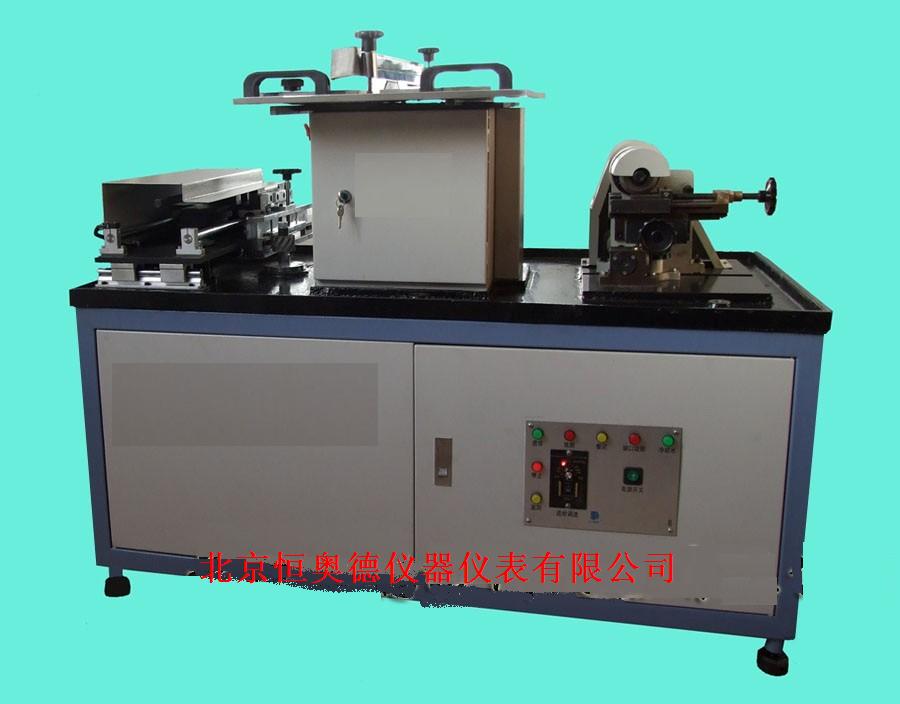

玻璃钢万能制样机/万能制样机 型号:HAD-W
一 主要用途
HAD-W万能制样机主要用于加工塑料、有机玻璃等非金属材料的冲击、拉伸、压缩、热变形，维卡能等试验用标准试样。
本机配制特殊刀具(CVD金刚石涂层硬质合金刀具)可以对玻璃钢制品进行切割、哑铃形和平面的铣削加工，还可以制做纤维增强塑料和树脂浇注体的缺口试样。设有冷却循环水（防锈磨销液），对加工中的试样降温，冲走切削，润滑刀具与模具减少砂轮的磨损和提高工件光洁度。还能杜绝加工中粉尘对环境的污染，减少对人体的伤害。是一款注重环保的加工机床。是高等院校，质检仲裁，科研院所，生产厂家材料检测时必不可少的制样机械。
二 主要技术参术
1 最大切割长度 300mm
2 最大切割厚度 30mm
3 最大铣削平面长度 300mm
4 切割用铣刀规格 φ220×φ32×2.4mm（(CVD金刚石涂层硬质合金刀具)）
5 铣缺口刀具直径 65mm
6 加工哑铃形平面刀具规格 φ47×φ12×30mm(CVD金刚石涂层硬质合金刀具)
7整机外形 1050×600×960mm
8各部分转速及运动速度
切割部分主轴转速 2450 r/min
铣削哑铃形铣刀转速 2800 r/min
铣削进给速度 0～180mm/min
铣缺口铣刀转速 400r/min
水流量：14L/ min
9电机功率
切割电机 750W
铣缺口电机 120W
铣削哑铃形电机 180W
哑铃形进给电机 120W
循环水泵：40W
模具配置价格表
|
模具名称
|
满足标准
|
报价
|
备注
|
|
哑铃型试样
|
GB/T1447-2005
І型试样
|
880
|
标配
|
|
增强片长条试样
|
GB/T1447-2005
Ⅱ型试样
|
880
|
选配
|
|
泊松比试样
|
GB/T1447-2005
|
880
|
选配
|
|
弯曲试样
|
GB/T1447-2005
10mm,15mm
|
1960
|
选配
|
|
热变形试样
|
GB/T1634.3
|
880
|
标配
|
|
简支梁冲击试样
|
GB/T 1451-2005
|
880
|
标配
|
|
初始环向拉伸强力试样
|
BG/T21238-2007
|
5600
|
选配
|
|
剪切试样
|
GB 1450-2005
|
5800
|
选配
|
|
拉伸试样
|
GB/T3354-1999
|
880
|
选配
|
|
层间剪切
|
GB/T1450.1-2005
|
6500
|
选配
|
|
弯曲试样
|
GB/T3356-1999
|
880
|
选配
|
|
拉伸试样
|
GB/T3355-2005
|
880
|
选配
|
|
压缩试样
|
GB/T1448-2005
|
880
|
选配
|
标配件为随机所带，报价含标配。
选配件按报价另行收费
|
