北京恒奥德仪器仪表有限公司

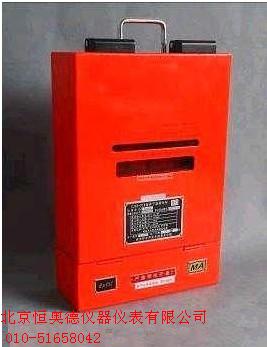

井下监控分站型号：HAD-KJ90-F8/KJ90-F16
HAD-KJ90-F8/KJ90-F16井下监控分站主要功能：
HAD-KJ90-F8井下监控分站(以下简称分站)是一种以嵌入式芯片为核心的微机计算机系统，可挂接多种传感器，能对井下多种环境参数诸如瓦斯、风速、一氧化碳、负压、设备开停状态等进行连续监测，具有多通道，多制式的信号采集功能和通讯功能，通过工业以太网或总线方式能及时将监测道德各种环境参数、设备状态传送到地面中心站并执行中心站发出的各种命令，及时发出报警和断电控制信号。

HAD-KJ90-F8/KJ90-F16型井下监控分站功能特点：

1、为井下所挂接的各种传感器、断电器提供工作电源；

 2、采集各传感器的e实测参数设备运行状况、开停状态；

 3、通过工业以太网快速向地面的系统中心站传送巡检参数；

 4、通过RS485方式向地面中心站传递参数；

  5、执行地面中心站发往井下的各种控制命令；

   6、对异常状况超限状况进行断电控制；

  7、分站具有与传输接口双向通信及工作状态指示功能；

  8、分站具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能，模拟量输入信号采用频率型模拟信号；

  9、分站具有馈电状态风筒开关风门开关、烟雾等开关量采集及显示功能；

  10、分站具有累计量采集及显示功能；

  11、分站具有控制风电、瓦斯闭锁功能；

  12、分站具有初始化参数设置和掉电保护功能。初始化参数可通过中心站软件输入和修改；

  13、分站具有自诊断和故障指示功能；

  14、分站具有备用电源当电网停电后，能对甲烷、风速、风压、一氧化碳、局部通风机开停、风筒状态等主要监控量继续监控。

主要技术指标：

  1、分站工作电压：12 VDC，最大工作电流：300 mA；

  2、模拟量信号：200 H_Z ~1000 H_Z的频率量信号；

  3、开关量信号：1 mA/5 mA 的电流信号；

  4、累计量输入处理误差：累计量输入处理误差不大于0.5％；

 5、数字量信号:与外接数字量信号的传感器采用RS-485方式进行数据交换，最大工作电压幅值≤5 V，最大工作电流幅值≤150 mA;

  6、控制量信号：采用本安高低电平或无源继电器触点输出；

   7、系统信号传输：采用RS-485通讯方式：数据传输速率为2400bps数据传输速率为10/100采用以太网通讯方式；

8、信号端口；
