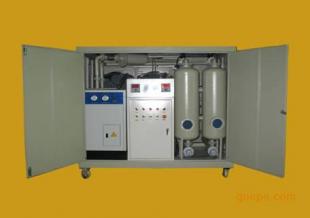

空气干燥发生器/干燥空气发生器 型号；HAD-GZ-2
GZ 干燥空气发生器适用于电力系统变压器 , 电抗器等大型电力设备在检修时所需干燥空气 , 可替代传统的变压器热油循环干燥方式；也适用于库房 , 包装 , 电子等行业进行空气干燥和循环干燥；同时还特别适用于发电机组氢气冷却系统对氢气的干燥 , 以及对 SF6 设备 SF6 气体的干燥 。
GZ 干燥空气发生器进行电力设备检修 , 可不受外界气候条件变化的影响 。 特别是隔夜作业 , 只需封好各处法兰 , 充干燥空气 0.02-0.03Mpa, 不需注油变压器电抗器等也不会受潮 。减少了每天抽油 , 注油的工作量 , 达到缩短检修工期 , 提高检修质量的效果 。 在滤油过程中 , 可以对注油设备箱体和油液进行充气干燥 , 在阴雨天及潮湿的环境中滤油时 , 能保证油质绝缘提高和水分的降低 , 在闲置时可作工地室内空调使用。
三、原理
大气进入零度以下制冷机后，大部分水气被凝结成冰水，空气进行第一次干燥。然后进入干燥空气过滤器，途经变色硅胶进行第二次干燥，将剩余水气吸附掉，经过过滤输送致需要干燥气体的设备中。当变色硅胶吸水饱和后，其硅胶 CoCl2 由蓝色变成红色，说明硅胶已吸水饱和，需要更换成烘干的蓝色硅胶，以保证出气的干燥状态。
四、性能和特点
气源系统组成 : 由空气粉尘过滤器 , 全无油式空气压缩机组 , 空气冷却器 ( 风冷 ), 气水分离器 , 过滤器组成 , 输出洁净无油的气体。
本气体干燥装置是由气源系统 , 冷冻干燥系统 , 吸附干燥系统 , 施耐德电气控制系统四部分组成的低露点 , 移动式 , 风冷式高纯气体发生装置。
冷冻干燥系统组成 : 本装置主要采用进口全封闭式高温压缩制冷机组 , 性能稳定可靠 , 可以获得更大的制冷量 . 系统配置采用进口全封闭式压缩机组 , 空气换热器 , 蒸发器 , 气水分离器 , 精过滤器；制冷过程 R22 制冷剂首先由全封闭式高温压缩制冷压缩机 , 冷却器 , 干燥剂 , 电磁阀 , 膨胀阀 , 最后通过蒸发器回到制冷压缩机 , 在蒸发器内部得到 0-5 ℃低温环境。
电气控制 : 主控制电气部分采用施耐德电气 , 整机电气性能稳定 , 安全 , 可靠 。
五、技术参数表
|
型号
|
GZ-2
|
GZ-5
|
GZ-10
|
GZ-20
|
GZ-40
|
GZ-100
|
GZ-200
|
GZ-300
|
GZ-500
|
GZ-600
|
|
供气量 m3/h
|
2
|
5
|
10
|
20
|
40
|
100
|
200
|
300
|
500
|
600
|
|
工作压力
|
0.4-1.0MPa 1.0-1.6MPa
|
|
气体压力
|
0.01-0.03MPa
|
|
含水露点
|
≤-40℃
|
|
含尘颗粒
|
≤0.01μm
|
|
出气温度
|
0-80 ℃
|
|
吸附剂
|
铝胶 , 变色硅胶 , 分子筛
|
|
制冷剂
|
R12
|
R22
|
|
压缩机 HP
|
1/3
|
3/8
|
1/2
|
1
|
2
|
4
|
7.5
|
10
|
15
|
25
|
|
功率 KW
|
2.3
|
2.6
|
3
|
4
|
5.5
|
10
|
15
|
17
|
20
|
25
|
|
电源
|
220V
|
380V
|
|
气管直径 mm
|
12
|
12
|
15
|
25
|
32
|
42
|
50
|
50
|
65
|
65
|
|
外形
尺寸
mm
|
长
宽
高
|
650
400
850
|
800
500
950
|
1000
600
1100
|
1200
700
1400
|
1400
850
1500
|
1500
900
1600
|
1600
1050
1700
|
1750
1300
1850
|
1900
1500
2000
|
2100
1700
2200
|
|
重量 Kg
|
120
|
150
|
180
|
300
|
500
|
700
|
900
|
1000
|
1300
|
1500
|
