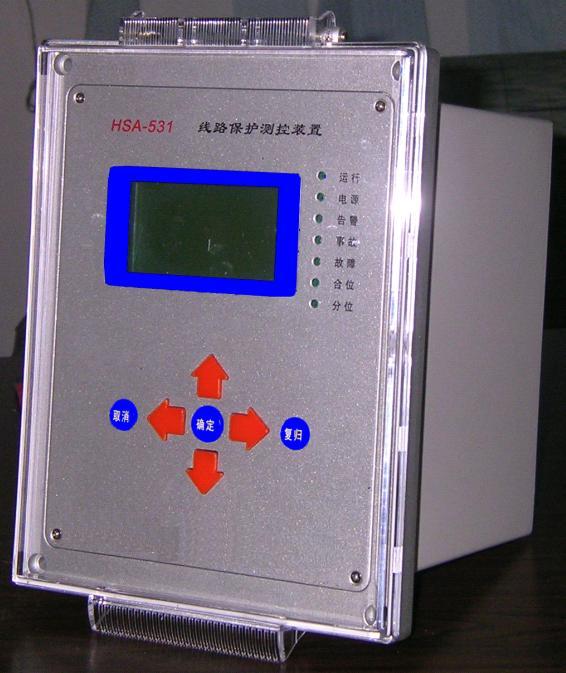

微机变压器出线保护装置 型号；HAD-HSA-535
一、保护原理
电流速断、限时速断、过流保护
针对A、C（或A、B、C）相电流基波最大值，当任一相达到整定值，则定时器启动，若持续到整定时限，且相应保护的投退控制字处于投入状态，装置则发出跳闸控制信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。
方向元件
速断、限时速断、过流均有方向元件，并可投退。当线电压均小于3V时，电压取故障前的记忆电压；当PT断线后，方向元件退出，为无方向的电流保护。
过负荷告警
针对A、C（或A、B、C）相电流基波最大值，当任一相达到过负荷整定值，则定时器启动，若持续时间达到整定时限则告警。同时给出告警音响及预告信号，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。
零序过流报警（带方向）
零序电流报警是当零序电流测量值大于零序电流报警定值时，则定时器启动，若持续到相应的整定时限，且相应保护投退控制字处于投入状态，则发出报警信号，同时给出保护动作，事故音响，并记录和上传相应的SOE事件。若在整定时限内电流返回则复位计时器。
PT断线报警
为防止由于PT断线使得CPU检测到电压值不正常而导致保护误动，装置配有PT断线检查功能，可通过保护投退投退。判据如下：
a三相电压之和（为与外部的PT比例系数匹配，还需乘上一个零序系数Puo）大于PT断线电压定值
b测量通道中测得的零序电压小于PT断线电压定值
母线接地报警
测量通道中测得的零序电压大于母线接地电压定值，经延时报警。逻辑框图见图5（图中的3Uo2为母线接地零序电压定值，Tzd3为时间定值）。
低频减载、低周解列
当检测到系统的频率低于低频减载频率值，电压高于低电压闭锁定值时，延时后动作。
异常告警
控制回路断线：断路器在合位时检测跳闸回路，断路器在分位时检测合闸回路。
装置异常：电源消失或自检出错（ROM、RAM、EPROM定值检验出错），闭锁开出继电器。
测量
测量系统频率f，母线电压Uab、Ubc、Uca、Ua、Ub、Uc,3U0电流Ia、Ib、Ic、3Io及有功功率、无功功率、功率因数，另外可接收电度脉冲输入，计数值上传给上位机。
控制
装置可接受遥控命令对所保护的线路开关实行远方跳、合闸控制，还可以在面板上设置对开关进行手动跳合闸，每次须间隔10s。
定值清单
|
定值序号
|
代 号
|
定 值 名 称
|
整 定 范 围
|
|
1
|
Kv1
|
一次电压比例系数
|
实际变比/10
|
|
2
|
Ki1
|
一次电流比例系数
|
实际变比/10
|
|
3
|
Idz0
|
电流速断定值
|
1~100A
|
|
4
|
Idz1
|
限时速断定值
|
1~100A
|
|
5
|
tzd1
|
限时速断延时
|
0.1~10s
|
|
6
|
Idz2
|
过电流定值
|
1~100A
|
|
7
|
tzd2
|
过电流延时
|
0.1~10s
|
|
8
|
Iodz
|
零序过流定值
|
1~100A
|
|
9
|
tzd2
|
零序过流延时
|
0.1~10s
|
|
10
|
Uodz
|
零序电压闭锁定值
|
5~180V
|
|
11
|
Idz3
|
过负荷定值
|
|
|
12
|
Tzd3
|
过负荷延时
|
|
|
13
|
Utq
|
同期电压选择
|
RLP22投入时：1：Uab
2：Ubc ；3：Uca
RLP22退出时：1：Ua
2：Ub；3：Uc
|
|
14
|
Ch-a
|
检同期允许角度
|
0~30
|
|
15
|
Udz1
|
低压闭锁低频定值
|
(42~99V)
|
|
16
|
fdz1
|
低频减载I频率
|
45~49.5Hz
|
|
17
|
tfzd1
|
低频减载I延时
|
0.1~99s
|
|
18
|
df/dt2
|
减载II滑差闭锁值
|
0.3~3Hz/s
|
|
19
|
fdz2
|
低频减载II频率
|
45~49.5Hz
|
|
20
|
tfzd2
|
低频减载II延时
|
0.1~99s
|
|
21
|
3U01
|
PT断线定值
|
0~90V
|
|
22
|
3U02
|
母线接地定值
|
0~90V
|
|
23
|
tzd3
|
母线接地延时
|
0.1~10s
|
