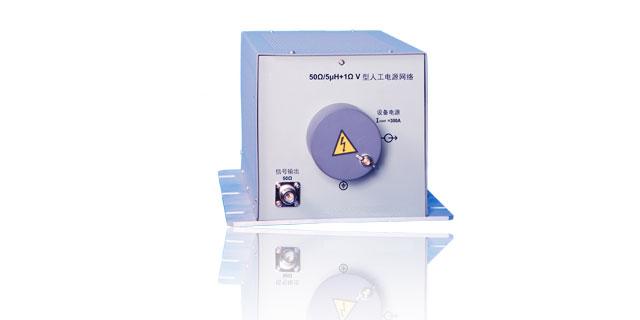

人工电源网络 型号;HA-ZN3780C
HA-ZN3780C是由50Ω∥5μH+1Ω的V型网络构成。该设备的设计制作依据是CISPR-16、GBT6113、GB18655等国际、国内标准文件。工作在0.1~100MHz频率范围,常用于低阻抗电源设备或电源部件上电源系统的传导发射及敏感度的多项试验(如车载无线电骚扰测试)。
1、用途:
- 将来自电源及被测电路之间的干扰进行隔离;
- 为被测设备与电源之间提供一稳定的射频阻抗,以确保试验结果具有重复性;
- 为干扰测量设备(接收机、频谱仪)提供可靠的射频信号。
2、网络特性:
- 频率范围:0.1~100MHz;
- 网络阻抗:50Ω,误差±20%,并符合特性阻抗曲线。
- 工作电源:DC≤500V;AC≤250V;
- 额定工作电流:≤300A;
- 外形尺寸(W×H×D):170mm×170mm×300mm;
- 重量:7.5Kg。
|
