| 南京宁博讲述关于煤炭定硫仪的广泛应用结构分析

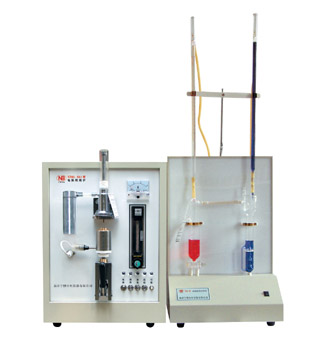

N80型 -煤炭定硫仪
煤中全硫含量是评价煤炭质量的重要指标之一，它也是大气污染的主要成份之一。因此煤炭生产部门和化肥、发电、民用、炼焦和建材等用煤部门都十分重视煤中全硫的分析。本仪器以碘为库仑滴定剂。汉字液晶显示试样中全硫含量，由于采用新的技术，所以测定的精确度和稳定性大大高于国家标准，每次测定时间5分钟左右。
主要用于测定煤炭、钢铁和各种矿物中的全硫含量，是煤炭、电力、化工、建材、冶金、地质勘探、商检、环保检测等部门实验室的优选必备仪器。
分析原理
煤样在 1150 ℃高温条件下在净化过的空气流中燃烧，煤中各种形态的硫均被燃烧分解出来，被空气流带到电解池内与水化合生成 H2SO3 ，由于其破坏了电解池内原有的碘 - 碘离子对的动态平衡，仪器便立即输出电流电解碘化钾溶液生成碘，去恢复原来的动态平衡，也就是 GB/T214-1996 中的库仑滴定。具体恢复到原来的动态平衡所耗用了多少电流，是与煤样中燃烧分解硫的多少有直接关系的，它可由微处理器测量并计算出来，故而我们可以得出煤中的全硫含量。
煤样在 1150℃高温条件下于净化过的空气流中燃烧，煤中各种形态的硫均被燃烧分解为SO 2 和少量SO 3 而逸出。反应如下；
煤（有机物）+O 2 → CO 2 ↑+ H 2 O + SO 2 ↑+ CI 2 ↑+ ……
4FeS 2 + 11O 2 → 2Fe 2 O 3 + 8SO 2 ↑
2ΜSO 4 → 2ΜO + 2SO 2 ↑+ O 2 ↑ （Μ指金属元素）
2SO 2 + O 2 → 2SO 3 ↑
生成的SO 2 和少量SO 3 被空气流带到电解池内，与水化合生成H 2 SO 3 和少量H 2 SO 4 ，破坏了碘—碘化钾电对的电位平衡，仪器便立即以自动电解碘化钾溶解生成的碘来氧化滴定H 2 SO 3 。反应式为；
阳极；2I - –2e→I 2
阴极；2H + + 2e → H 2
碘氧化 H 2 SO 3 反应式为：I 2 + H 2 SO 3 + H 2 O → 2I - + H 2 SO 4 + 2H +
电解产生碘所耗用的电量，由控制器采集并计算出相应的含硫毫克数。煤样所含硫的毫克数除以煤样的重量（毫克）即可计算出煤中全硫含量（%）。
仪器结构
定硫仪由空气净化装置、控制器、燃烧炉、电解池和搅拌器等部分组成。
【 1 】空气净化装置该部分由电磁泵、流量计、干燥器、等。
1 、电磁泵：分别使空气进出，提供空气流循环动力。
2 、干燥器：主要是除去空气中的酸性气体和水分等杂质。由于从电解池中抽出的空气水份量大，故需经常烘烤和更换硅胶。
3 、流量计：空气动力大小的指示。
【 2 】控制器
包括温度控制器、库仑积分器和程序控制器。
【 3 】燃烧炉
本定硫仪采用管式高温炉为燃烧炉，其加热元件硅碳管，型号为￠ 40/30 × 2。其结构如图所示。
定硫仪结构
1 . 异经管 2. 散热罩 3. 炉端盖 4. 刚玉挡板 5. 保温棉 6. 外壳 7. 热电偶 8. 刚玉护管 9. 硅碳管 10. 炉口锥管
【 4 】电解池和搅拌器
电解池用有机玻璃制成，容积为 450 毫升，有一对电解电极和一对指示电极，上盖与其壳体用橡胶密封圈密封。电解池壳体一侧装有一烧结玻璃熔板气体过滤器，将燃烧后放出的气体喷成细雾状。在电解池内放一搅拌棒，用于搅拌电解液使化合反应充分，均匀。
技术参数
1、分析范围：
硫：0.001%～20% （可扩展至99.99%）
2、灵敏度（最小读数）：0.00001%
3、分析精度：
碳：0.0001%或RSD≤0.5%
硫：0.0001%或RSD≤1.0%
4、分析误差：
达到或优于国标
5、分析时间：20～60s（自动控制）
6、电子天平：0～100g
称量精度：0.0001g
|
