四、操作说明：（参看图三）
本仪器面板上有“进样”和“排液”两个按钮开关。它们分别控制仪器内部双通阀A和三通阀B。在不工作期间，“A阀”是“不通”状态，“B阀”是将“A阀连接到集液瓶”的状态。“进样”按键是一个受定时电路控制的具锁按钮开关。当该开关按下时“双通阀A”导通，此时如果“进液管”的“进液口”端插入样品溶液中，溶液开始在负压的作用下通过进液管进入比色皿，直到定时时间结束。此时比色皿中的溶液处于静止状态，可通过分光光度计的操作进行比色分析。
注：装满比色皿后多余的溶液会通过“吸液管” 双通阀A、三通阀B进入到集液瓶中。改变进样定时器的定时设定将控制吸入的溶液的多少。同样的进样定时时间下如果将负压的压力调高则会加大进样量，反之将减少进液量。在实际操作中根据实际情况设定合适的进样定时时间以保证可既可将比色皿装满溶液又不致太多地吸入溶液。经过实际操作后设定好的进样，定时时间值将被存储在仪器中的芯片上，断电源后该值不会丢失。下次开机，该值将自动调入到进样定时器中。
比色后将“进液管”的“进液口”移出溶剂并按下“排液”按键。该按键是一个不具锁的按键，它将控制“三通阀”B转向排液管，在负压的作用下比色皿中的溶液由管口位于比色皿底部的“排液管”吸入经过三通阀B流入到集液瓶中。当排空比色皿中的溶液后即可释放“排液”按键，“三通阀”B又会转向双通阀A。由于此时“双通阀A”处于关断状态所以仪器也处于静止状态。
当需要清洗比色皿时可将“进液管”的“进液口”插入清洗液中并按下“进样”按键两到三次，则清洗液对比色皿进行清洗后通过“双通阀”A流入集液瓶（每次吸入的清洗液的时间也与“进样”时所设定的时间相同）。当完成清洗后按下“排液”按键将比色皿中的清洗液排空则结束清洗。
五、仪器的维护
1. 集液瓶中液位过高保护：
在集液瓶的瓶盖有两个探测电极，当集液瓶中的废液液位到达两个电极时，仪器将限制内部泵的开启，同时仪器面板上的“液位”灯将闪亮。此时如果操作人员即便还在进行吸液，则集液瓶中的液位还会继续升高，但由于泵已经停止工作，随着溶液继续流入集液瓶，瓶中的负压将会迅速下降到不足以继续将溶液吸入的压力。这种设计使得溶液不会被吸入到泵中造成泵的损坏。
2. 集液瓶中废液的清理：
拧开集液瓶的瓶盖，小心将集液瓶中的废液倒掉，用清水冲洗干净集液瓶，重新将瓶盖拧紧后以备使用。
3. 胶管更换：
当使用一段时间胶管老化需要更换时，对于“吸液”和“排液”胶管可用一只手的两个手指压下需更换胶管的“快速接头”上的蓝色塑料边，用另一只手将胶管拔出，并将新的同口径的胶管直接插入到该“快速接头”中约12mm即可。对于连接集液瓶与主机的两根胶管稍加用力即可拔出。

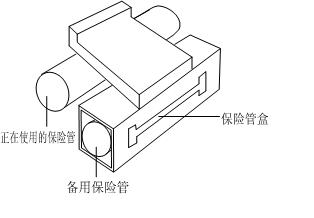

4. 保险管的更换 （参看图四）
（1） 关断本仪器的电源开关并将电源线从“电源线接口”中拔出以防操作人员触电。
（2） 使用小号“一字”型螺丝刀在“电源线接口”中部的“保险管盒”小心撬出。
（3） 将“正在使用的保险管”取出，并将“备用保险管”取出并换到“正在使用的保险管”的位置。 图四
（4） 将“保险管盒”插入到“电源线接口”处的相应槽中。
（5） 将电源线插入“电源线接口”中。
（6） 打开本仪器的电源开关并观察仪器是否工作正常。
图四
注1：如仪器还不能正常工作，则需请专业维修人员来做进一步检查，也可与经销商或生产商取得联系。
注2：保险管型号为φ5×20mm长3A保险管。
故障排除：
|
状况
|
原因
|
解决方法
|
|
泵一直在工作但负压显示数值不能达到所设定的负压值
|
系统中有漏气的地方
|
检查所有胶管与“快速接头”的连接是否可靠；检查瓶盖与瓶口间是否有异物；检查瓶盖是否拧紧
|
|
负压显示数值达到所设定的值但不能将溶液吸入到比色皿中
|
液体管路有堵塞,尤其是进样口
|
检察管路和进样口
|
|
开机后无任何指示灯或数码亮
|
可能是保险丝烧断
|
在确认外部电源插座供电没有问题时请更换本仪器的保险管
|
|
负压显示的数值没有达到设定的值,但又听不到泵工作的声音
|
可能是集液瓶中的废液液位过高,系统进入保护状态
|
观察集液瓶中的液位是否到达液位探测电极,如果到达请将集液瓶中的废液倒掉
|
