一、符合标准：
      GBT 1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法。

二、产品概述：

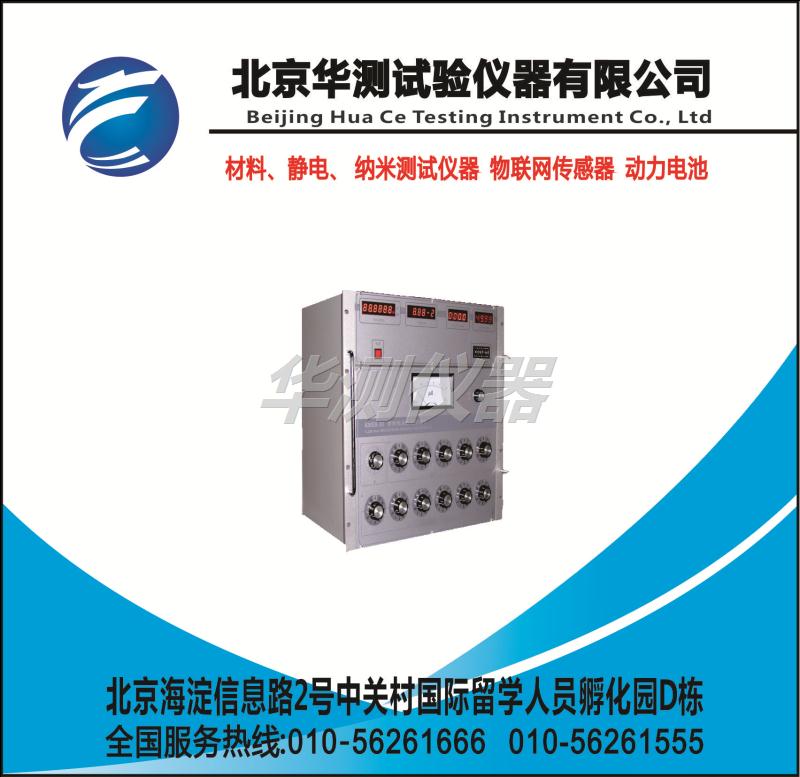

   1、主要用于测量高压工业绝缘材料的介质损失角的正切值及电容量。主要可以测量电容器、互感器、变压器、绝缘纸、电容器薄膜等各种电工油及各种固体绝缘材料在工频高压下的介质损耗(tgδ)和电容量( Cx)，其测量线路采用“正接法”即测量对地绝缘的试品。由于电桥内附有一个2500KV的高压电源及一台高压标准电容器，并将副桥和检流计与高压电桥有机的结合在一起，特别适应测量各类绝缘油和绝缘材料的介损(tgδ)及介电常数(ε)。
   2、桥体本身带有5kV/100pF标准电容，测量材料介损更为方便。
   3、桥体内附电位跟踪器及指另仪，外围接线及少。
   4、桥体采用了多样化的介损测量线路。

三、技术参数：
   1、测量范围及误差
                    在Cn＝100pF    R4＝3183.2(Ω)(即10K/π)时
                测量项目                测量范围                    测量误差
               电容量Cx           40pF--20000pF         ±0.5% Cx±2pF
             介质损耗tgδ            0～1 ±1.5％             tgδx±1×10-4
                     在Cn＝100pF    R4＝318.3(Ω)(即1K/π)时
               测量项目                测量范围                     测量误差
              电容量Cx             4pF--2000pF            ±0.5% Cx±2pF
            介质损耗tgδ          0～0.1 ±1.5％             tgδx±1×10-4
          Cx＝R4×Cn/R3
          tgδ＝ω?Ｒ４?Ｃ４
   2、高压电源技术特性
          电压输出：0～2500V/50Hz
          高压电流输出：0～20mA
   3、内置标准电容器
          电容量的名义值为100pF
          tgδ小于5×10-5

四、固体绝缘材料测试电极
      本电极适用于固体电工绝缘材料如绝缘漆、树脂和胶、浸渍纤制品、层压制品、云母及其制品、塑料、电缆料、薄膜复合制品、陶瓷和 玻璃等的相对介电系数（ε）与介质损耗角正切值（tgδ）的测试。本电极主要用于频率在工频50Hz下测量试品的相对介电系数（ε）和介质损耗角正切值（tgδ）。本电极的设计主要是参照国标GB1409-2006。
     本电极采用的是三电极式结构，能有效的消除表面漏电流的影响，使测量电极下的电场趋于均匀电场。

五、主要技术指标
   1、高低压电极之间距离：0～14mm可调
   2、测量极直径：￠38±0.1mm
   3、高压电极直径：￠56±0.1mm
   4、测量极与保护环间隙为1±0.05
   5、空极tgδ：≤5×10-5
   6、最高测试电压：2kV
   7、实验频率：50/60Hz
常温或耐受温度200℃(数字百分表不能加温）
带数字百分表测量范围为0~12mm
制作技术指标依据GB/T1303.2---2009
注：原材料为不锈钢与聚四氟乙烯，接口为与电桥配套用专用插座（带专用插头）。
