品牌：FLEXIM

                                           名称：FLEXIM高温导热油超声波流量计F601/G601

简介：FLEXIM 高温导热油超声波流量计F601/G601探头随仪表成对提供，实流标定后出厂。所有标定数据、零偏

及探头参数全部储存在探头内的永久内存里，与主机连接后，探头将数据发送给主机，主机会自动识别并优化工作。
高温导热油超声波流量计F601/G601仪表匹配所连接的探头后，用户只需输入管道和介质参数即可。同时，仪表内

置的数据库提供了大多数常用管材和介质的选项，测量时，用户还可根据状态显示了解应用情况。
全密封探头及一体式电缆确保长期可靠的工作，探头及电缆铠装层均为不锈钢材质，适用于苛刻的工业环境。
高温导热油超声波流量计F601/G601采用独特的双uP技术，高速采样和自适应信号处理技术，即使在苛刻的测量工况下，也能可靠而稳定的工作。

产品特点：

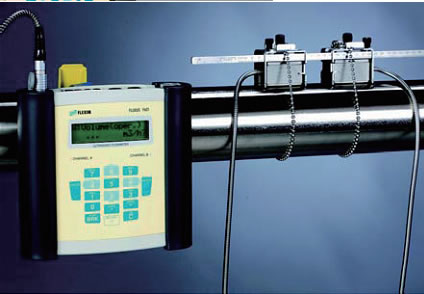

FLEXIM F601/G601高温导热油超声波流量计，配夹装式探头和充电电池，是一款理想的服务工具。
F601/G601探头直接安装在管道外壁上，不受介质影响，安装简便快速，无需切断工艺管道，无需工艺停车，并且

无压损，非常适合于测量腐蚀性介质和超纯介质。

以下是高温导热油超声波流量计F601/G601的主要特点：

单/双通道

便于携带，移动测量

适合于科学研究

适合于计量标定

.测厚功能

FLEXIM 高温导热油超声波流量计F601/G601的技术参数如下：

测量

测量原理:时差相关原理
流速: 0.01~25 m/s
分辨率: 0.025 cm/s
重复性: 0.15%读数，视应用而定
精度:(流场充分发展且 径向对称)
体积流量: ± 1%读数，视应用而定
              ± 0.5%读数，经过标定
流速: ± 0.5%读数，视应用而定
可测介质: 所有导声流体, 且气泡或固体颗粒的体积含量<10%

主机
外壳
重量: ~ 1.9kg
防护等级: IP65 (根据EN60529)
材质:铝合金，粉末涂层
尺寸: (226 x 213 x 59)mm (WxHx D)
通道: 2
危险区: Zone 2
电源: 充电电池(6V/4Ah); 外接电源(100 ~ 240)VAC
电池工作时间: >14h
显示: 2 x 16 字符, 点阵, 带背光
工作温度: -10 ~ 60℃
功耗: < 6W
信号平均: (0 ~ 100)s, 可调
测量速率: (100 ~ 1000)Hz (1通道)
响应时间: 1s (1通道), 70ms可选.

测量功能
测量量: 体积/ 质量流量, 流速, 能量流量(需温度输入)
累积量: 体积, 质量,能量(可选)
计算功能: 平均值, 差值, 总和
工作语言: 捷克语, 丹麦语, 德语, 英语, 法语, 荷兰语, 挪威语,波兰语, 西班牙语

数据记录
可记录的参数: 所有测量量及累积量
容量: >100000条测量量

通讯
接口: RS232, RS485(可选)
可通讯的参数: 实测值, 记录值, 参数记录

软件: FluxData(可选）
功能: 下载测量值/记录, 图形显示, 格式转换
操作系统: ????WindowsTM ????

过程输出(可选)

输出与主设备电隔离
输出组数视输出类型而定. 更多信息请洽FLEXIM

电流
范围: (0/4-20) mA
精度: 0.1%读数± 15μA
有源输出: Rext < 500??
无源输出: Uext < 24V, Rext < 1k??

电压
范围: (0~1) V或(0~10) V
精度: 0~1V: 0.1%读数± 1mV
0~10V: 0.1%读数± 10mV
仪表阻抗: Ri = 500??

频率
范围: 0~1kHz或0~10kHz
集电极开路: 24 V/4mA
开关量
集电极开路: 24 V/4mA
干簧继电器: 48 V/0.1A
功能,如状态输出: 上下限, 符号变化或出错
脉冲输出: 值: (0.01~1000)units
宽度: (80~1000)ms

过程输入(可选)
输入与主设备电隔离, 最多4组输入.
温度
类型: Pt100, 四线制
范围: -50℃~400℃
分辨率: 0.1 K
精度: ± (0.02K + 0.1%读数)
电流
范围: 有源: (0~20)mA
无源: (-20~20)mA
精度: 0.1%读数± 10 A
有源输入: Ri = 50??
无源输入: Uext < 24V, Rext < 1k??
电压
范围: (0~1) V或(0~10) V
精度: 0~1V: 0.1%读数± 1mV
0~10V: 0.1%读数± 10mV
仪表阻抗: Ri= 1M
夹装式探头
适用口径: DN6-DN6500
适用温度: -30 to 400℃ (适用防爆区)
详见下图. 更多资料, 请参阅相关手册.

测厚探头（可选）
测量范围: (1.0 - 200) mm
分辨率: 0.01 mm
线性度: 0.1 mm
标准型: -20℃ to +60℃
高温型: 0℃ to +200℃
           短时间可达+540℃
