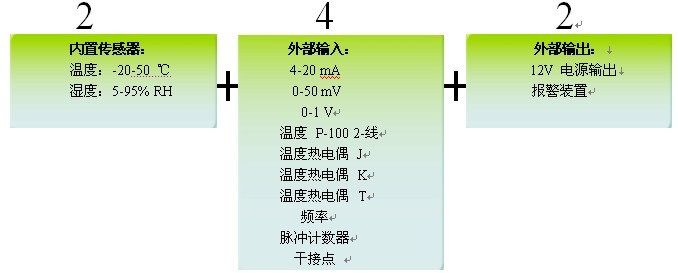

输入
DBSA710, DBSA720
4- 20 mA
•量程:4–20 mA
•分辨率:4.76 µA
•精度:±0.5%
•回路阻抗:21Ω
0 - 50 mV
•量程:0–50 mV
•分辨率:3 µV
•精度:±0.5%
•输入阻抗:25 MΩ
•最大电压:3.2 V
0 - 1 V
•量程:0–1 V
•分辨率:200µV
•精度:±0.5%
•输入阻抗:25 MΩ
•最大电压:3.2 V
温度探头 PT-100 (2-线缆)
•量程:-200 - 400˚C
•分辨率:0.1 ˚C
•精度:-200 - -60˚C ±0.5%
-60 - 60˚C ±0.3˚C
60 - 400˚C ±0.5%
温度热电偶 J
•量程:-200 - 1000 ˚C
•分辨率:0.1 ˚C
•精度:-200 - -60˚C ±0.5%
-60 - 60˚C ±0.5˚C
60 - 1000˚C ±0.5%
•冷端补偿误差:±0.3 ºC
温度热电偶 K
•量程: -200 - 1000 ºC
•分辨率:0.1 ˚C
•精度:-200 - -60˚C ±0.5%
-60 - 60 ˚C ±0.5˚C
60 - 1000 ˚C ±0.5%
• 冷端补偿误差:±0.3˚C
温度热电偶 T
•量程:-200–400 ˚C
•分辨率:0.1 ˚C
|
•分辨率:-200 - -60˚C ±0.5%
-60 - 60˚C ±0.5˚C
60 - 400˚C ±0.5%
• 冷端补偿误差:±0.3 ˚C
频率 (Imput 4 only)
•零点检测
•量程:20 Hz - 4KHz
•输入信号:0 - 4,000 Hz
•输入阻抗:470 Ω
脉冲计数 (Imput 4 only)
•零点检测
•量程:1 - 65,536 count
•分辨率:1 count
•频率范围: 0 - 4,000 Hz
• 输入信号:0 - 3.2 V
• 输入阻抗: 470 Ω
干接点
• 量程:打开/关闭
内部温度传感器
• 类型:DBSA710:PT-100
DBSA720:数字
• 量程:-20 - 50 ˚C
•分辨率:0.1 ˚C
• 精度:DBSA710:±0.3 ˚C
DBSA720:±0.5 ˚C
内部湿度 (对于DBSA720)
• 量程:5 - 95 %
• 分辨率:0.5 %
• 精度:10 - 90 % ±3 %
5 - 10 % ±5 %
90 - 95% ±5 %
输出
DBSA710, DBSA720
外部电源
(传感器应用)
• 12 VDC @ 2 A
• 复位熔丝用于过载保护
报警输出 (output 1)
•集成开路
• Close position resistance:50 Ω
• 最大负载:50 mA, 3 V DC
记录仪采样特点
• 存储容量:~59,000样本
• 采样速率:1次/1S —1次/18h
• 采样分辨率:16-bit
• 声道分离:80 dB
|
硬件参数
DBSA710, DBSA720
显示
• 2-行 LCD
• 16 字符显示
存储模式
• 循环/非循环
• Push运行
• 暂停
电源
• 内置可更换电池
4.8 V, 800 mAh 镍氢电池
(2个串联电池)
• 内置电池充电器
• 外置12 V DC 输入
@ 300 mA 3.6 VA
操作温度
• -20 - 50 ˚C
• 防水防尘 IP54
PC 通讯
• USB 2.0
• 迷你USB B 形电缆
外形
• 塑料ABS 箱
•尺寸:104 x 93 x 27 mm
• 重量:153 g
• 壁挂式安装
一般DAQLINK规格
人机界面:双按钮的键盘操作
符合标准:CE, FCC

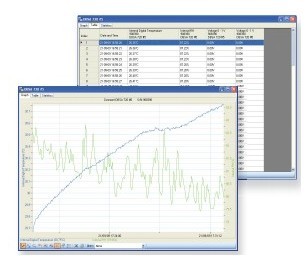

DAQLINK的应用软件DATASUITE
• Windows®为基础的软件
• 以数字或图形的形式显示所
有数据
• 数据的实时在线检索和显示

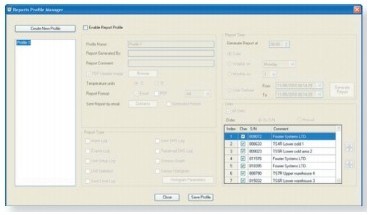

• 报告模块
• 定义新传感器
• 通过软件对记录仪进行全面校准
• 文件和备案
• 警报级别在图上显示
• 导出到电子表格
• 分析功能,采集数据的专业分析
• 手动北分校准设置
• USB 硬件更新
• 软件带有Fourtec数据记录仪量程
|
